AFQ-4W
Manual de Instrucciones 27
3.8.- ARRANQUE DEL FILTRO
Finalmente realizaremos el arranque del AFQ-4W. Para consultar con detalle
todos los parámetros de
configuración,
véase el apartado
Antes de arrancar el AFQ-4W, seguir detalladamente los pasos de
Configuración 3.8.1 y Verificación del equipo 3.8.2.
3.8.1- CONFIGURACIÓN
3.8.1.1.- CONFIGURACIÓN DEL TRANFORMADOR DE CORRIENTE
Podemos acceder a la pantalla de configuración de parámetros, apretando la
tecla CONF y seleccionando la opción PARÁMETROS (
):

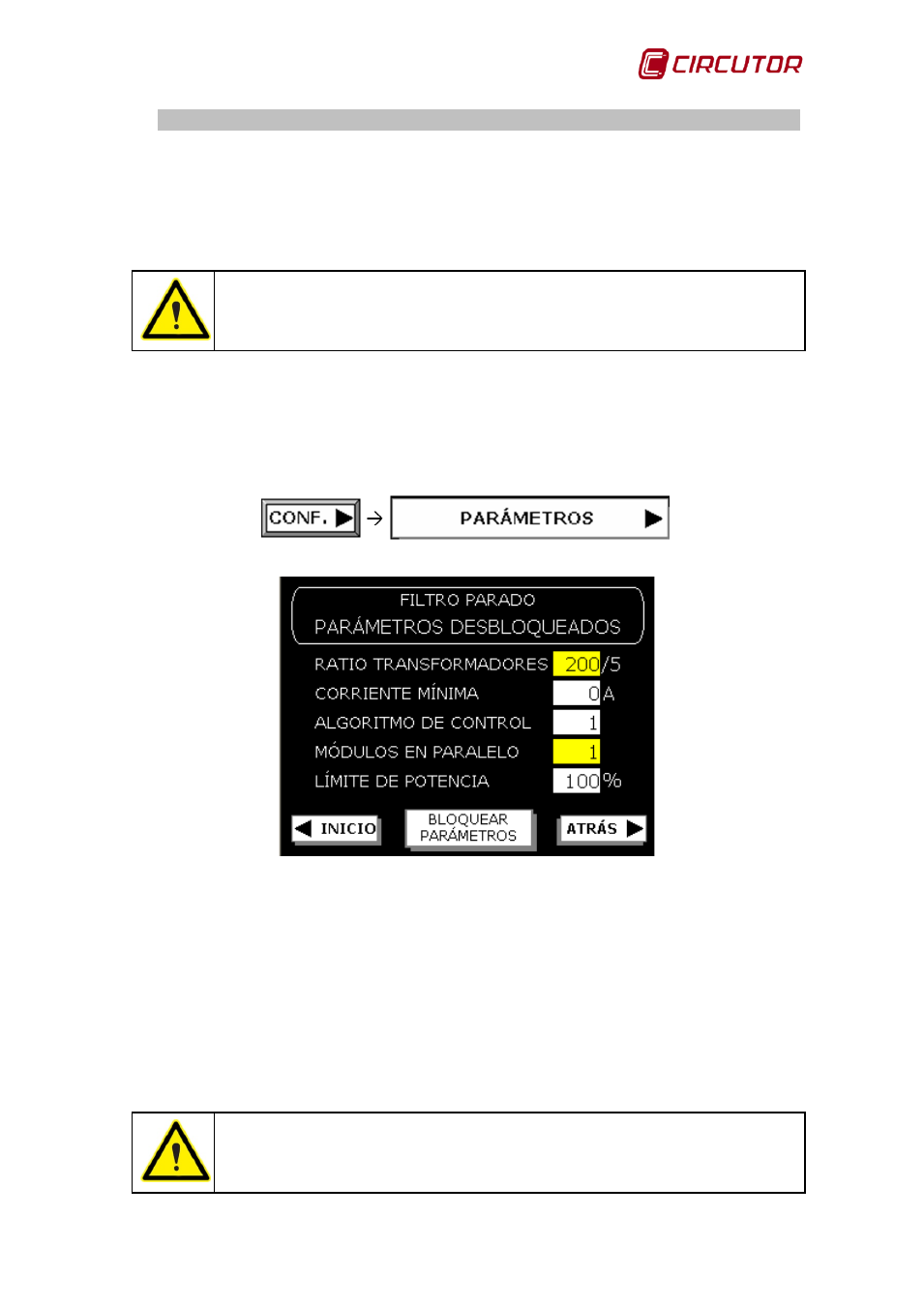

Figura 22: Configuración ratio del transformador y número de módulos en paralelo.
Configurar el parámetro RATIO TRANSFORMADORES con la relación entre
primario y secundario del transformador de medida de corriente de carga.
El AFQ-4W acepta las siguientes relaciones de transformación: 5/5, 10/5, 15/5,
20/5, 25/5, 30/5, 40/5, 50/5, 60/5, 75/5, 100/5, 125/5, 150/5, 200/5, 250/5, 300/5,
400/5, 500/5, 600/5, 700/5, 750/5, 800/5, 1000/5, 1200/5, 1500/5, 1600/5,
2000/5, 2500/5, 3000/5, 4000/5 y 5000/5.
Si la relación del transformador no coincide con el transformador
instalado el AFQ-4W no funcionará correctamente.
