AFQ-4W
Manual de Instrucciones 81
condensadores.
3.- Desmontar la placa de protección para acceder a la placa de control.
4.- Localizar la placa de control.
En caso de disponer de placa con mircointerruptores, mover los dos
mircointerruptores más cercanos a la batería. En caso de disponer de placa con
jumpers, mover los dos jumpers más cercanos a la batería. Si el estado inicial
era “0000”, ahora debe ser “0011”. ( Figura 93 )

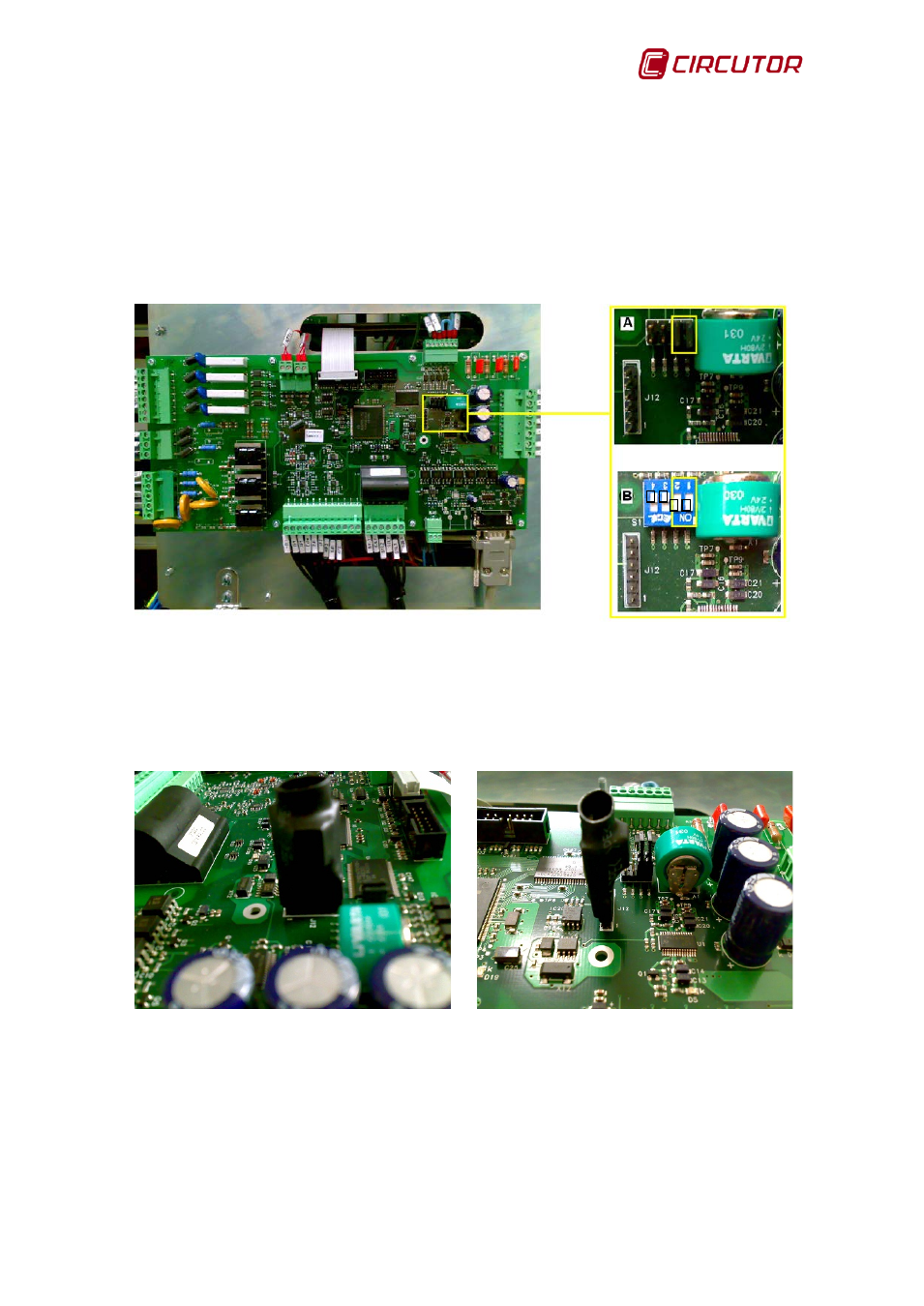

Figura 93: Cambiar la posición de los jumpers (A) o microinterruptores (B)
5.- Conectar la memoria proporcionada por CIRCUTOR en el puerto J12 situado
junto a los microinterruptores o jumpers.
Debe conectarse con el lado abultado hacia la batería. ( Figura 94 )
Figura 94: Conectar la memoria en el puerto J12
6.- Cerrar la puerta del filtro y alimentarlo.
7.- Esperar 2 minutos y volver a apagar el AFQ-4W. El proceso de actualización
se habrá completado.
8.- Apagar el equipo y esperar 5 minutos para que se descargue la energía
acumulada en los condensadores.
