4.2.2.3.2.- Pantalla de visualización potencias de red
En esta pantalla ( Figura 39 ) se muestran las potencias activas, reactivas,
aparentes y el factor de potencia de las tres fases de la red.

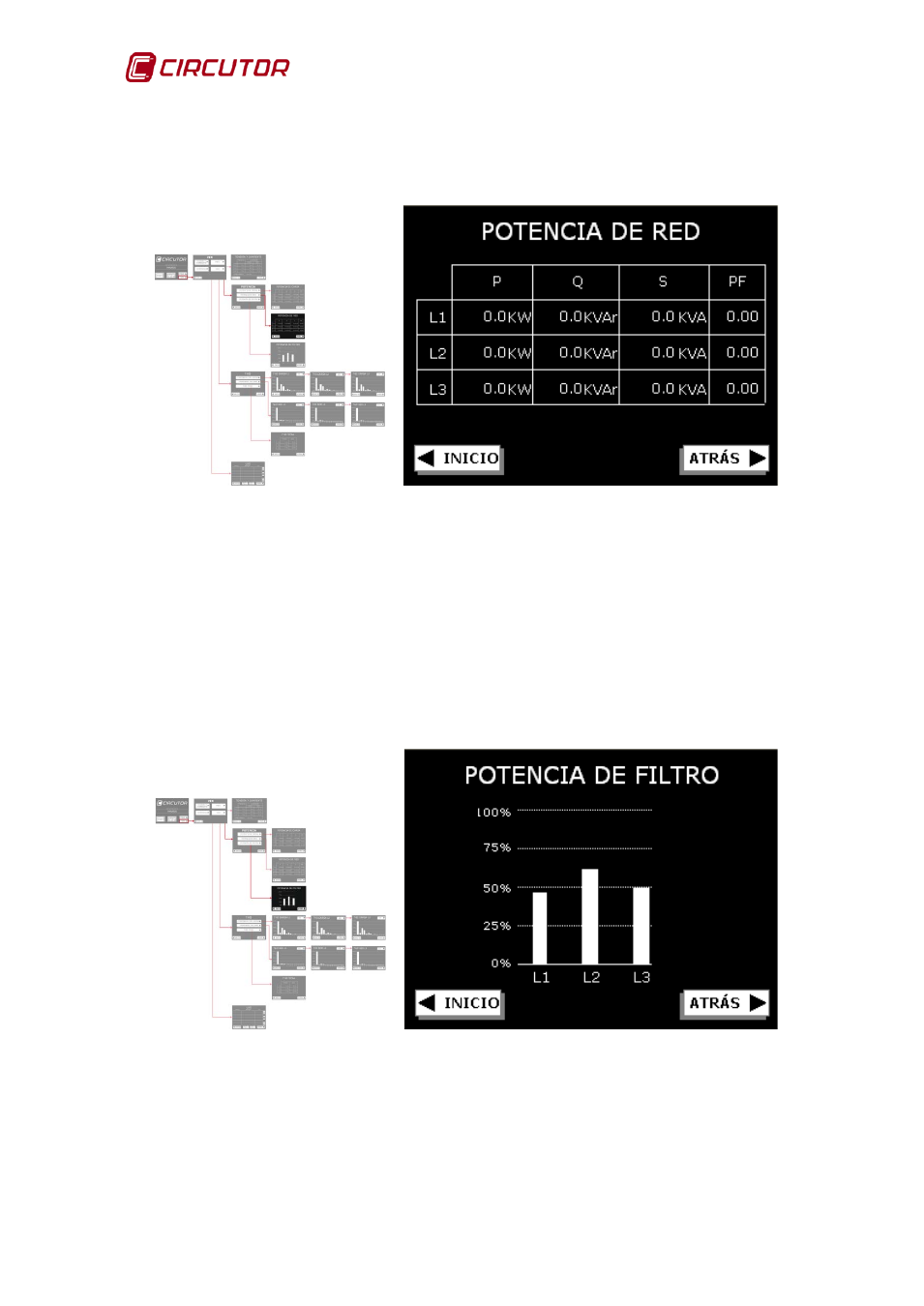

Figura 39: Pantalla de visualización de potencias de red.
La tecla Inicio nos da acceso a la pantalla inicial.
Con la tecla Atrás volvemos a la pantalla general de potencias.
4.2.2.3.3.- Pantalla de visualización de potencia de filtro
Visualiza la potencia instantánea utilizada en las tres fases, L1, L2, L3 del filtro
activo en porcentaje respeto al límite de potencia programado ( Figura 40 ).
Figura 40: Pantalla de visualización de potencia de filtro.
