AFQ-4W
24 Manual de Instrucciones

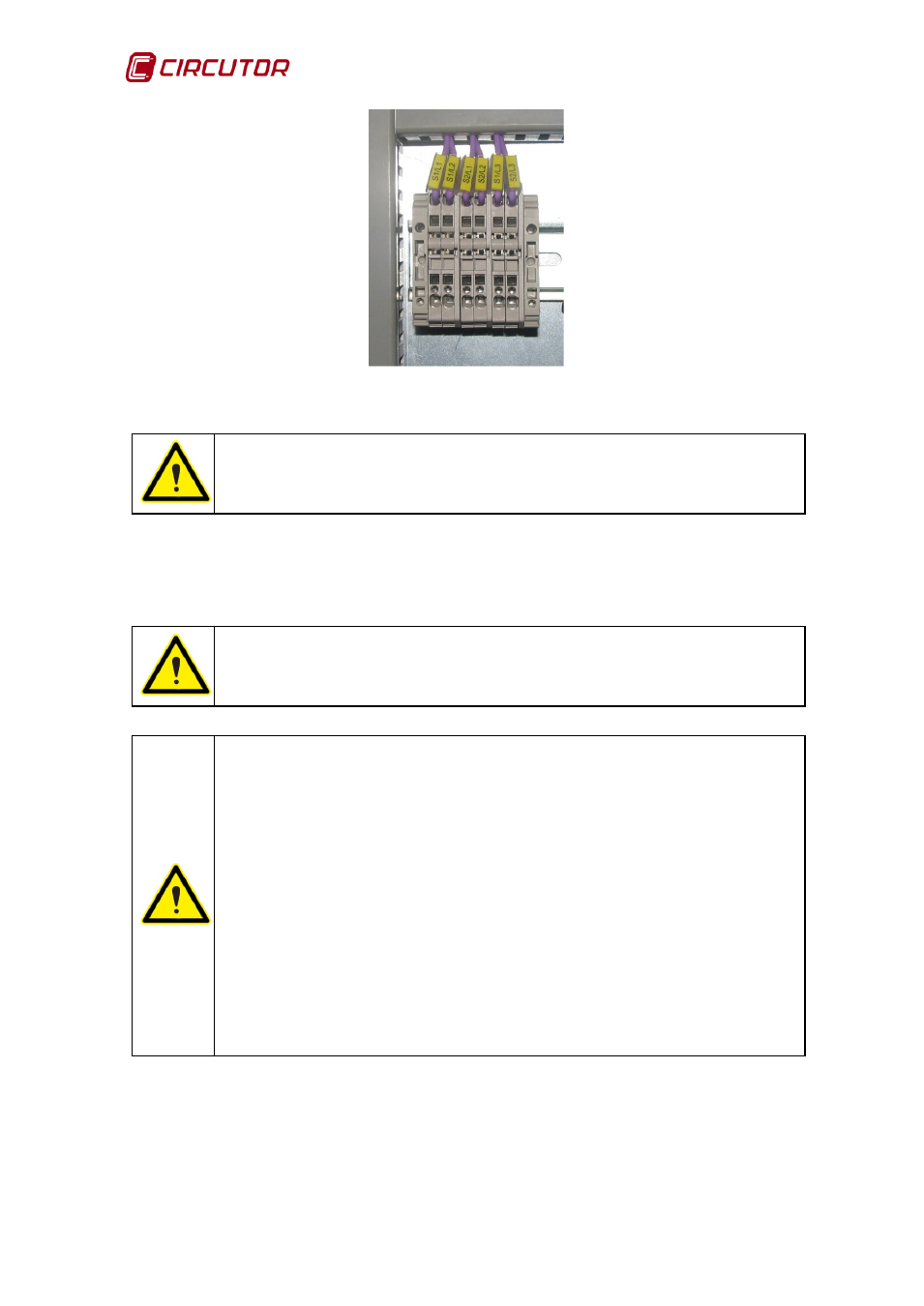

Figura 18: Puntos de conexión de los transformadores en el AFQ-4W.
Se recomienda usar transformadores de clase 0.2S de la serie TC o
TCH.
La utilización de transformadores de clase 0.2, 0.5s ó 0.5 perjudicaran
ligeramente el comportamiento del filtro activo aunque siempre dan respuestas
de filtrado de armónicos aceptables.
Se recomienda usar transformadores de relaciones cercanas a la
corriente que se va a medir.
La conexión correcta de los transformadores de corriente TI1, TI2,
TI3 es fundamental para el buen funcionamiento de los filtros AFQ-
4W. Si se permutan en el secundario las fases L1, L2 y L3 el filtro no
funcionará correctamente.
Revise las conexiones y compruebe que:
TI1 mide la fase 1 y los cables de salida del transformador están
conectados en los puestos S1/L1 y S2/ L1 del armario del filtro.
TI2 mide la fase 2 y los cables de salida del transformador están
conectados en los puestos S1/ L2 y S2/ L2 del armario del filtro.
TI3 mide la fase 3 y los cables de salida del transformador están
conectados en los puestos S1/ L3 y S2/ L3 del armario del filtro.
