AFQ-4W
40 Manual de Instrucciones

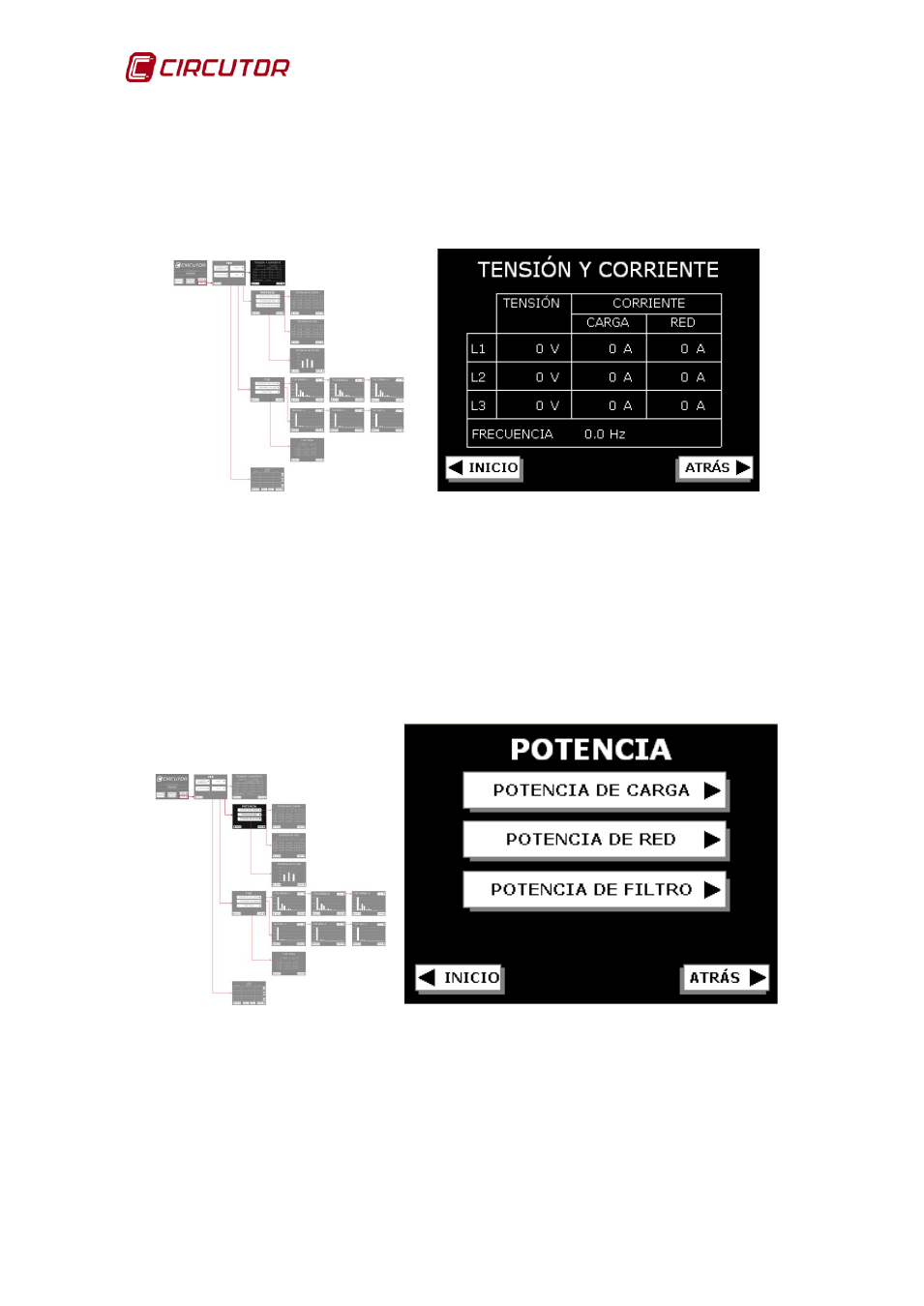

4.2.2.2.- Pantalla de visualización de tensiones y corrientes
En esta pantalla (
) se muestran las lecturas de las tensiones eficaces
de las tres fases, las corrientes eficaces de carga, las corrientes eficaces de red
y la frecuencia de la red.
Figura 36: Pantalla de visualización de tensiones y corriente.
La tecla Inicio nos da acceso a la pantalla inicial.
Con la tecla Atrás volvemos a la pantalla general de visualización.
4.2.2.3.- Pantalla general de potencia
Esta pantalla (
) sirve de acceso a las pantallas de visualización de las
potencias.
Figura 37: Pantalla general de potencias.
Organizadas en 3 grupos:
• Potencia de carga: Acceso a la pantalla de visualización de las
potencias activas, reactivas y aparentes de las tres fases de la carga.
• Potencias de red: Acceso a la pantalla de visualización de las potencias
activas, reactivas y aparentes de las tres fases de la red.
