8.- Fijar y conectar el ventilador de repuesto.
9.- Fijar la tapa del compartimiento de inductancias.
10.- Montar los cables y pletinas de la inductancia.
11.- Montar la placa de protección.
5.2.2. VENTILADORES/TURBINAS DE REFRIGERACIÓN DE LOS IGBTs
5.2.2.1. MODELOS AFQ-4W-25 A / 50 A
Los modelos de filtros activos AFQ-4W-25 y AFQ-4W-50 refrigeran los IGBTs
mediante ventiladores.
Los ventiladores están fijados en el radiador de los IGBTs. Cada equipo tiene
cuatro ventiladores: dos en la parte superior y dos en la parte inferior.
( Figura 75 ).

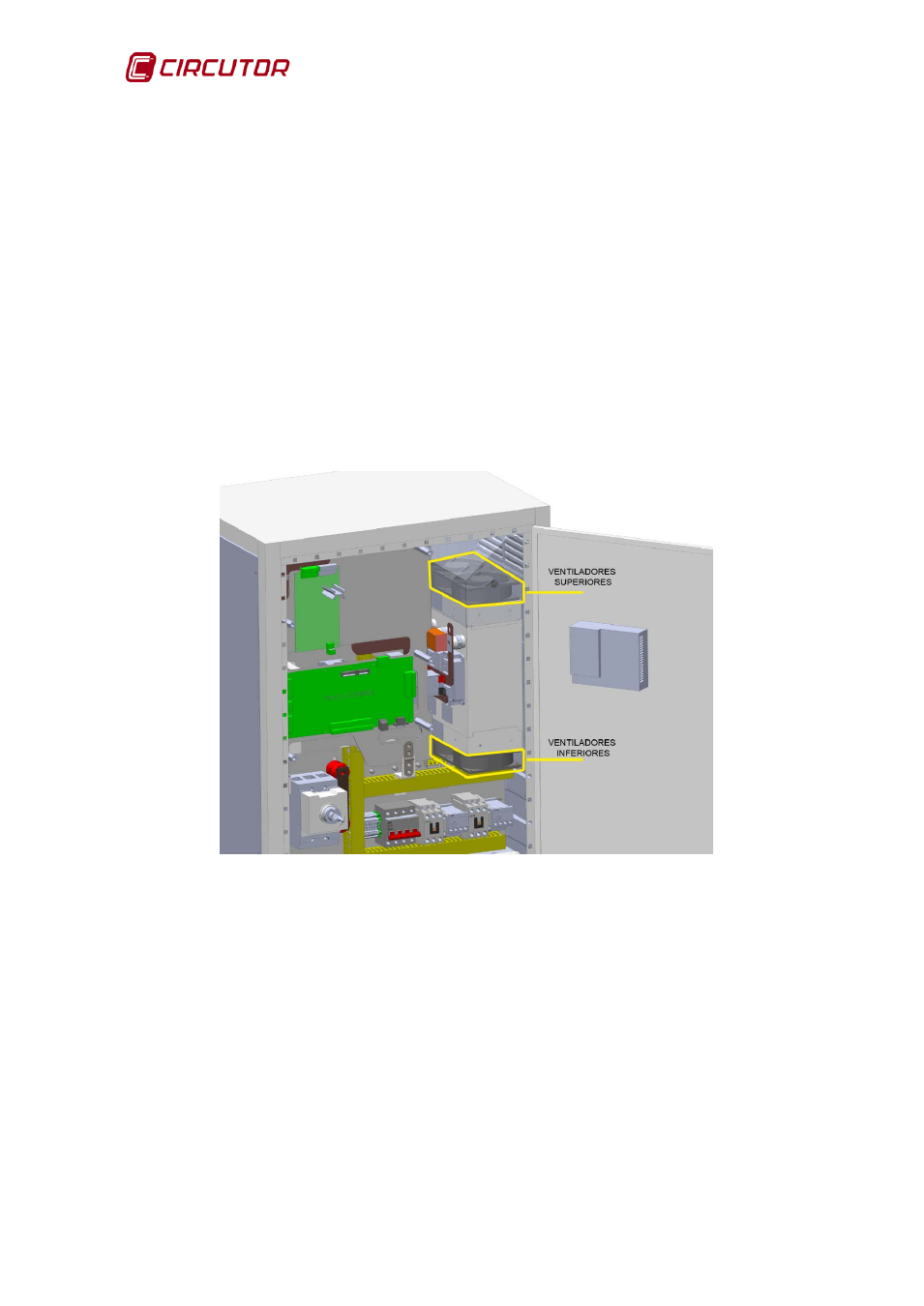

Figura 75: Posición de los ventiladores superiores e inferiores de los IGBTs ( AFQ-4W-25
y AFQ-4W-50).
Se deben seguir las siguientes instrucciones para la sustitución de los
ventiladores:
1.- Poner el AFQ-4W en modo STOP y abrir el interruptor general
(posición OFF).
2.- Esperar 5 minutos que se descargue la energía acumulada en los
condensadores.
