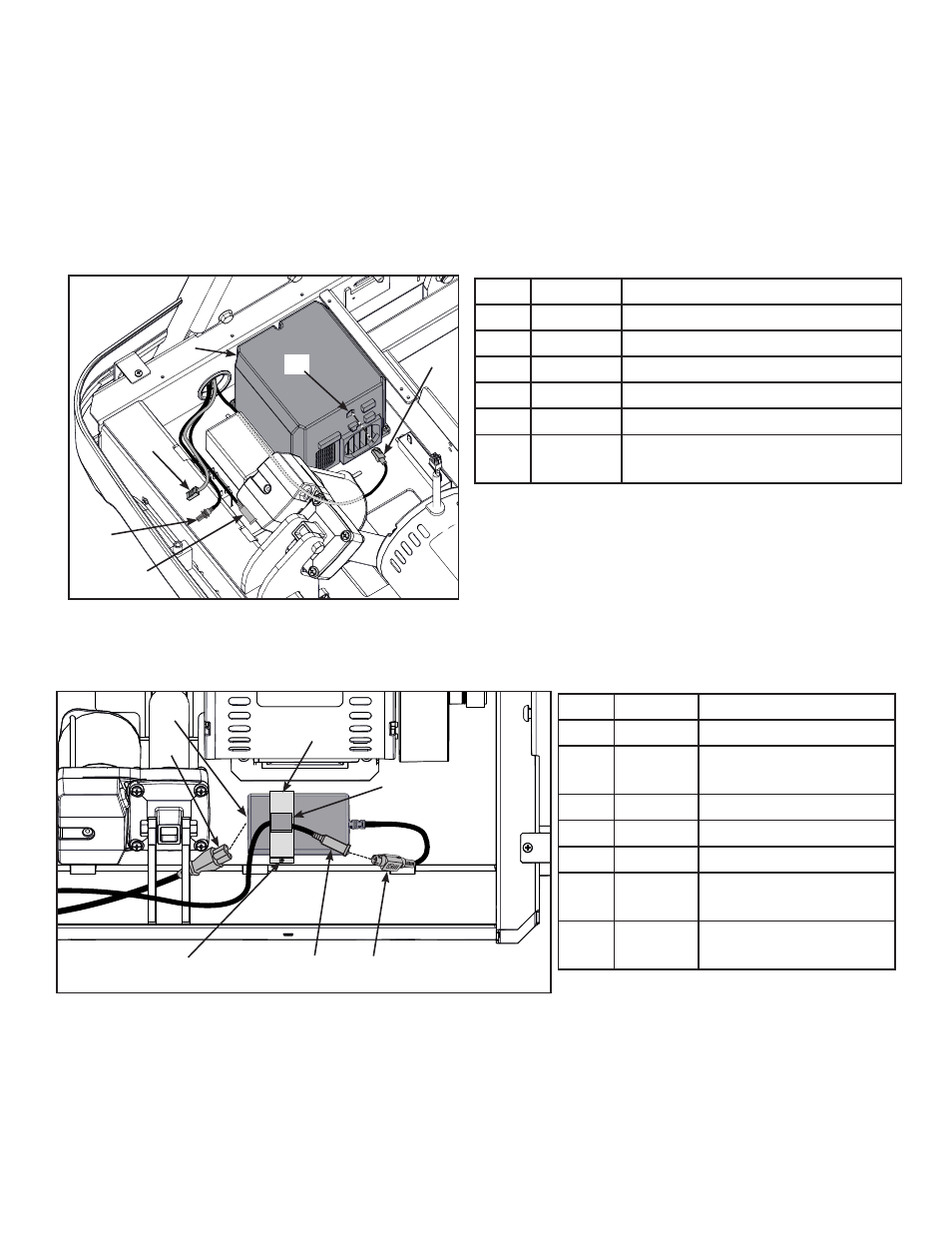

Conecte el cable de la pantalla
El cable de la pantalla y el cable CSAFE tienen los mismos conectores. El cable de la pantalla es
negro, el cable CSAFE es rojo.
1. Tienda los cable debajo de todos los demás cables y hacia la placa base.
2. Conecte el cable de la pantalla, situado en el fondo del montante vertical, en el puerto de
comunicación del controlador.
3
4
5
6
2
1
Artículo Descripción
1 2 Controlador
2 4 Puerto de comunicación
3 13 Cable de la pantalla, negro
4 13 Cable CSAFE, rojo (opcional)
5 Cable coaxial (opcional)
6 Cable de suministro de
alimentación
Instale el suministro de alimentación
1. Sujete el suministro de alimentación a la base con la ayuda de la pinza y un tornillo.
6
2
7
4
3
1
5
Artículo Descripción
1 Cable de CA
2 7 Entrada de suministro
de alimentación
3 8 Pinza
4 8 Pinza del cable gris
5 9 Tornillo
6 Conector DIN de
cable de consola
7 Salida de suministro
de alimentación
2. Enchufe el cable de CA en la entrada del suministro de alimentación.
3. Pase el cable de la consola por la pinza del cable gris.
4. Conecte el conector DIN del cable de la consola en la salida del suministro de alimentación.
Asegúrese de que los dos conectores encajen firmemente y de que no puedan separarse sin
tirar de la parte posterior del manguito para liberarlo.
