Manual del usuario de Cybex
25

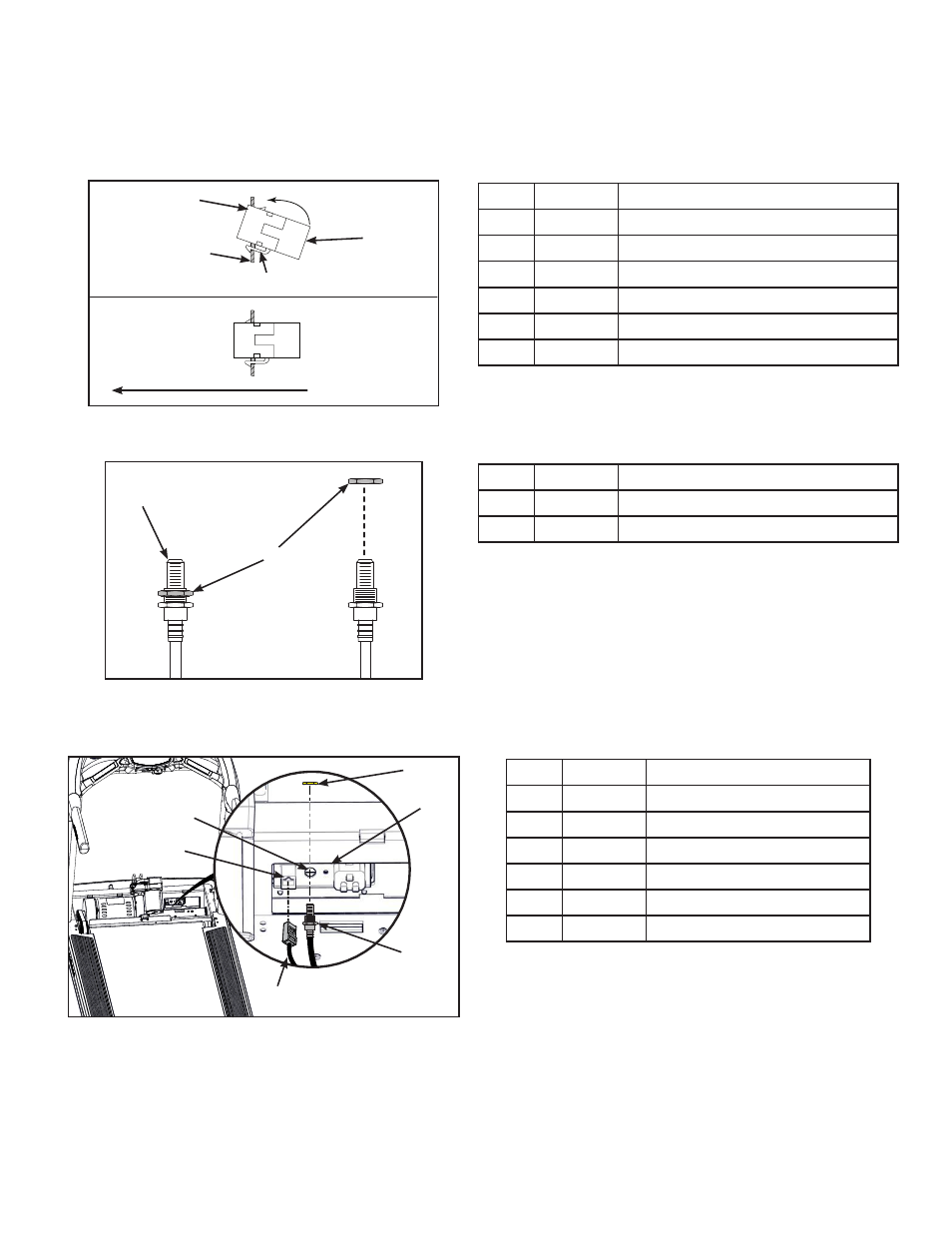

Instale los cables A/V o CSAFE opcionales
1. Inserte el acoplador CSAFE en la placa de montaje enganchando la pestaña inferior en la
placa de montaje y encajando la pestaña superior.
2
1
4
3
5
6
Artículo Descripción
1 Pestaña superior
2 Placa de montaje
3 6 Acoplador CSAFE
4 Pestaña inferior
5 Instalado
6 Parte frontal de la unidad
2. Desenrosque la tuerca en el extremo del cable A/V.
1
2
Artículo Descripción
1 Cable A/V
2 Tuerca
3. Inserte el cable A/V en el agujero en forma de “D” en la placa de montaje en la parte frontal de
la unidad.
5
6
3
4
1
2
Artículo Descripción
1 Agujero del cable A/V
2 6 Acoplador CSAFE
3 Tuerca
4 Placa de montaje
5 Cable A/V
6 Cable CSAFE, rojo
4. Enrosque a mano la tuerca, que quitó en el paso 2, en el cable A/V.
5. Instale el cable A/V en la placa de montaje en la parte frontal de la unidad utilizando una llave
de boca de 14 mm.
6. Conecte el cable CSAFE en el acoplador CSAFE en la parte frontal de la unidad.
