4 Instalación mecánica
10 YASKAWA Variador de CA TOSP YAIL1E 02A YASKAWA - Precauciones de seguridad L1000E
‹ Orientación y espaciado de la instalación
ADVERTENCIA! Riesgo de incendio. Proporcione refrigeración suficiente al instalar el variador en un panel o gabinete incluido. El
incumplimiento de estas instrucciones podría provocar sobrecalentamiento o incendio. Cuando los variadores se colocan dentro del
mismo panel de protección, instale la refrigeración apropiada para asegurar que el aire que entra a la caja no excede 40 °C (104°F).
„ Orientación de la instalación
Instale el variador en posición vertical, según se ilustra en la Figura 1 , para mantener un enfriamiento adecuado.
Figura 1
Figura 1 Corrija la orientación de la instalación
„ Espaciamiento de la instalación

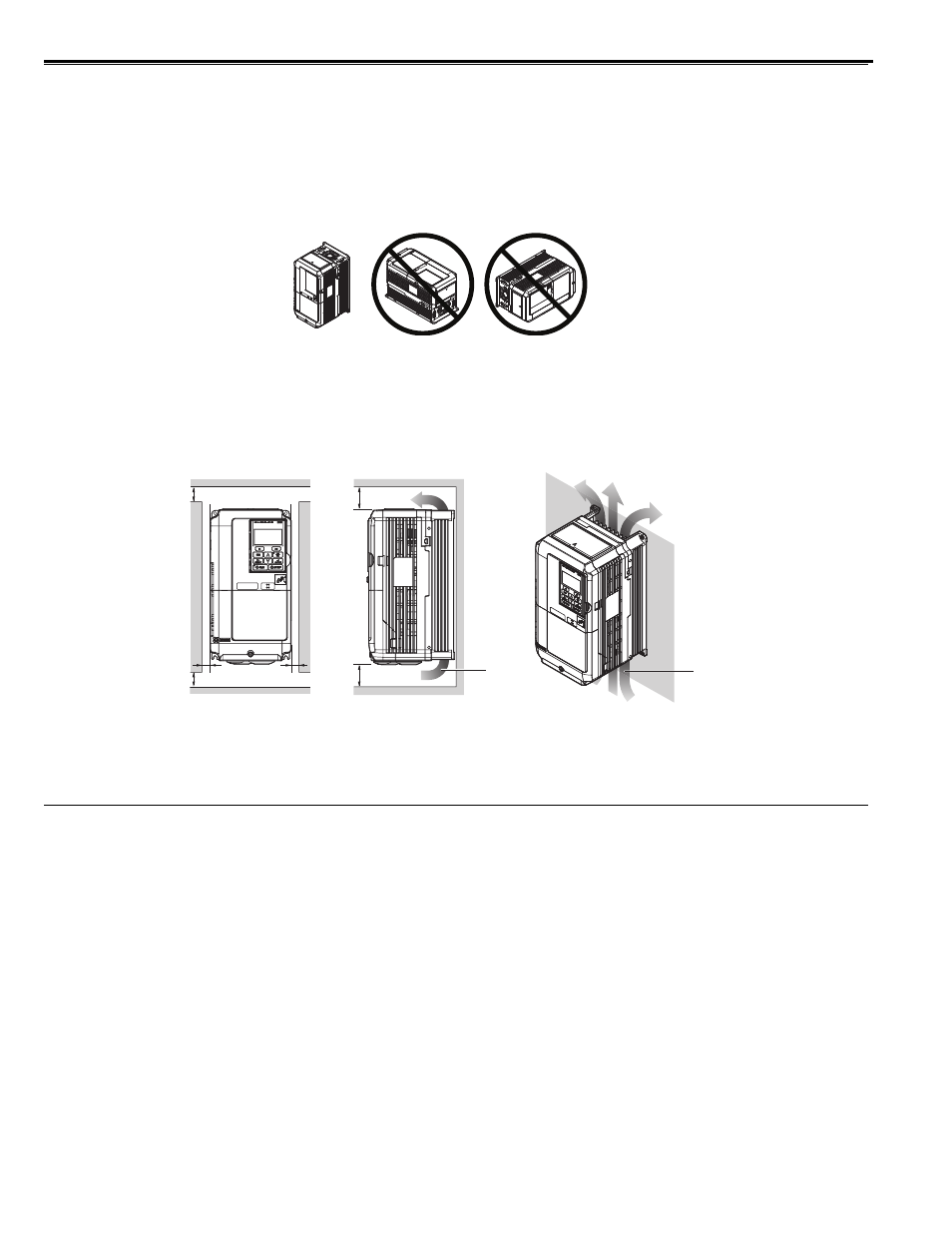

La Figura 2 muestra la distancia de instalación requerida para mantener espacio suficiente para la corriente de aire y el
cableado.
Figura 2
Figura 2 Espaciamiento correcto de la instalación
‹ Instrucciones para la instalación
Se utilizan armellas para instalar el variador o levantarlo temporalmente al reemplazarlo. El variador puede instalarse en
un panel de protección o sobre una pared. No deje el variador suspendido por los cables en una posición horizontal o
vertical durante largos períodos de tiempo. No traslade el variador a largas distancias. Lea las siguientes instrucciones y
precauciones antes de instalar los variadores.
ADVERTENCIA! Peligro de aplastamiento. Asegúrese de observar las siguientes instrucciones y precauciones. El incumplimiento de
estas instrucciones y precauciones podría ocasionar lesiones leves o moderadas y daños al variador por el equipo al caerse.
• Antes de utilizar cables para suspender el variador vertical y horizontalmente, asegúrese de que la
cubierta del variador, los terminales de conexión y otros componentes del variador están firmemente
fijos con tornillos.
• No someta el variador a vibraciones o impactos de más de 1.96 m/s 2 (0.2 G) mientras está suspendido
por medio de cables.
• No gire el variador mientras esté suspendido por los cables.
• No deje el variador suspendido por los cables durante largos períodos de tiempo.
• Solo permita que personal calificado opere una grúa o cabrestante para transportar el variador.
• Use un elevador dedicado para transportar el variador con un elevador.
• Utilice solo suspensión vertical para elevar temporalmente el variador durante la instalación en un panel
de protección. No utilice suspensión vertical para transportar el variador.
A – 50 mm (1.97 pulg.) mínimo C – 120 mm (4.72 pulg.) mínimo
B – 30 mm (1.18 pulg.) mínimo D – Dirección de la circulación
del aire
A
A
B B
Separación lateral Separación superior/inferior
C
C
D D
