5 Instalación eléctrica
YASKAWA Variador de CA TOSP YAIL1E 02A YASKAWA - Precauciones de seguridad L1000E 27
Nota: Utilice los terminales aislados a presión o el entubado por contracción aislado para las conexiones de cableado. Los hilos deben
tener una temperatura permisible máxima continua de 75 °C 600 Vca vinilo con cubierta aislante UL aprobado.
„ Cableado de conexión a tierra
Siga las precauciones para cablear la tierra para un variador o una serie de variadores.
ADVERTENCIA! Riesgo de descarga eléctrica. Siempre use equipo apropiado para Interruptores de Circuito de Falla de Tierra
(GFCI). Minimice la longitud del hilo de conexión a tierra. El variador puede originar corriente residual con un componente de DC en el
conductor de puesta a tierra protector. Cuando se utiliza un dispositivo de supervisión o de protección operador por energía de
corriente residual en caso de contacto directo o indirecto, siempre use un GFCI tipo B según IEC/EN 60755.
ADVERTENCIA! Riesgo de descarga eléctrica. Utilice siempre un cable de tierra que cumpla con las normas técnicas sobre aparatos
eléctricos y las normas de instalación locales. Minimice la longitud del hilo de conexión a tierra. Una conexión a tierra inadecuada del
equipo puede generar voltajes eléctricos peligrosos en el chasis del equipo, lo que podría ocasionar muertes o lesiones graves.
ADVERTENCIA! Riesgo de descarga eléctrica. Asegúrese de conectar a tierra el terminal de tierra del variador (clase 200 V: Tierra a
100 Ω o menos, clase 400 V: Tierra a 10 Ω o menos). Una conexión a tierra inadecuada del equipo puede generar voltajes eléctricos
peligrosos en el chasis del equipo, lo que podría ocasionar muertes o lesiones graves.
ADVERTENCIA! Riesgo de descarga eléctrica. Siempre ponga a tierra el terminal de conexión a tierra del lado del motor. Una
conexión a tierra inadecuada podría ocasionar la muerte o lesiones graves al entrar en contacto con la caja del motor.
AVISO: No comparta el cable de conexión a tierra con otros dispositivos, tales como máquinas de soldar o equipos eléctricos de
corriente alta. La conexión a tierra inadecuada de los equipos podría producir el funcionamiento incorrecto de los equipos o del
variador debido a interferencias eléctricas.
AVISO: Si utiliza más de un variador, conecte a tierra múltiples variadores según las instrucciones. La conexión a tierra inadecuada de
los equipos podría producir el funcionamiento anormal de los variadores o equipos.

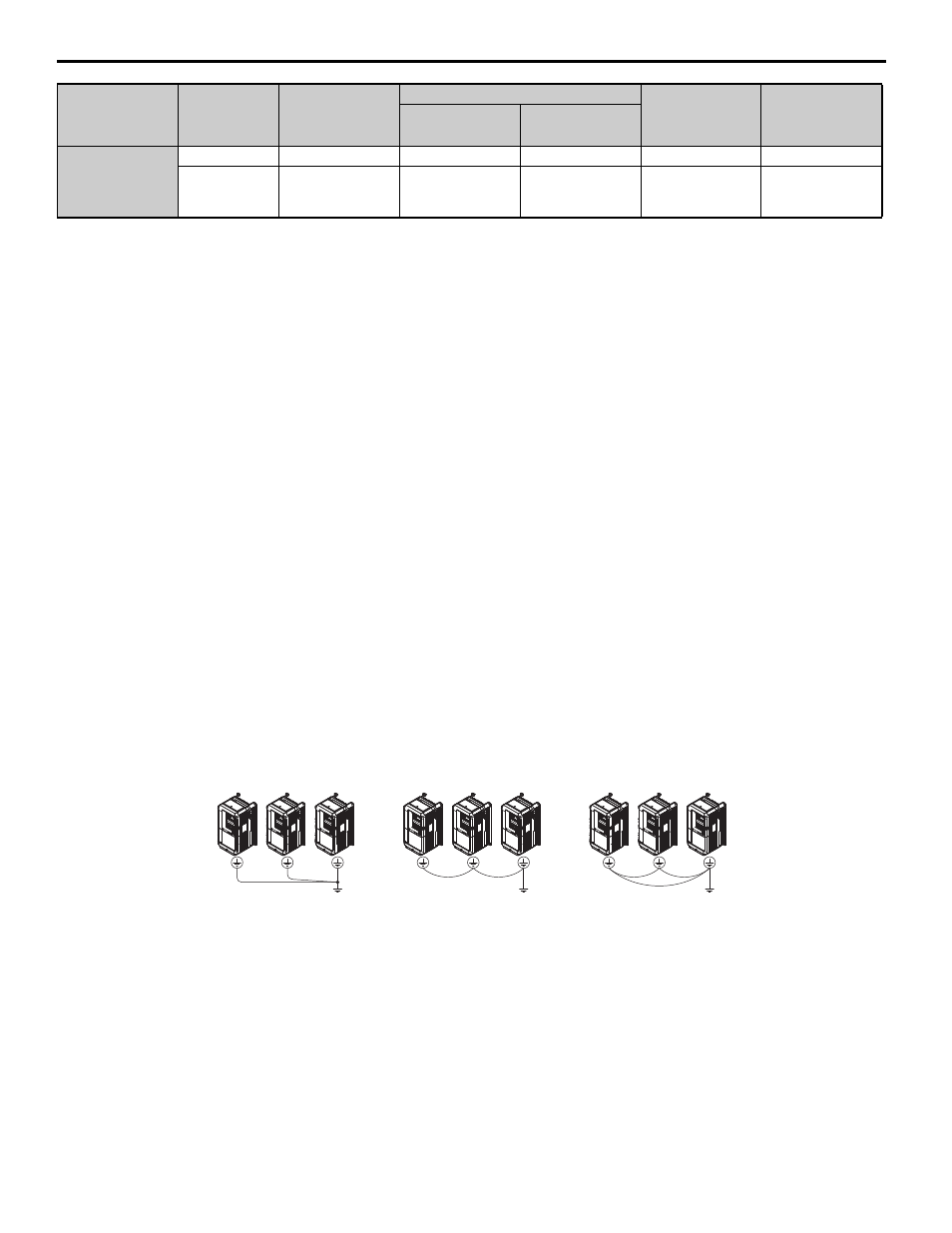

Consulte la Figura 6 si utiliza múltiples variadores. No conecte en lazo el cable de conexión a tierra.
Figura 6
Figura 6 Cableado de múltiples variadores
500 kcmil
600 / 650 kcmil
500 kcmil × 2P
600 kcmil × 2P
M10 325-10 YF-1, YET-300-1 TD-328, TD-315 TP-325 100-051-565
M12 325-12 YF-1, YET-300-1 TD-328, TD-315 TP-325 100-051-277
<1> Los códigos hacen referencia a un juego de tres terminales a presión y tres tapas de aislamiento. Prepare el cableado de entrada y salida
utilizando dos sets para cada conexión. Ejemplo 1: Los modelos con 300 kcmil para tanto la entrada como la salida requieren un juego de
terminales de entrada y un juego de terminales de salida, así que el usuario debe ordenar dos juegos de [100-051-272].
Ejemplo 2: Modelos con 4/0 AWG × 2P para entrada y salida requieren dos juegos para terminales de entrada y dos juegos para terminales de
salida, por lo que el usuario debe ordenar cuatro juegos de [100-051-560].
Calibre del cable
Terminal
Tornillos
Terminal a
presión
Número de
modelo
Herramienta
Tapa de
aislamiento
N.º de modelo
Código <1>
N.º de máquina
Horquilla a
presión
CORRECTO CORRECTO No es correcto
