5 Instalación eléctrica
34 YASKAWA Variador de CA TOSP YAIL1E 02A YASKAWA - Precauciones de seguridad L1000E
Cuando conecte los cables de control a los terminales, utilice cables de par trenzado blindados (con tratamiento de los
extremos de los cables como se muestra en la
Figura 13 y conecte el blindaje al terminal de tierra (E [G]) del variador.
AVISO: Peligro del equipo. Aísle los blindajes con tubos termocontraíbles o cinta para evitar el contacto con otras líneas de señales y
equipo. Las prácticas de cableado incorrectas pueden provocar daños al variador o equipo debido a cortocircuitos

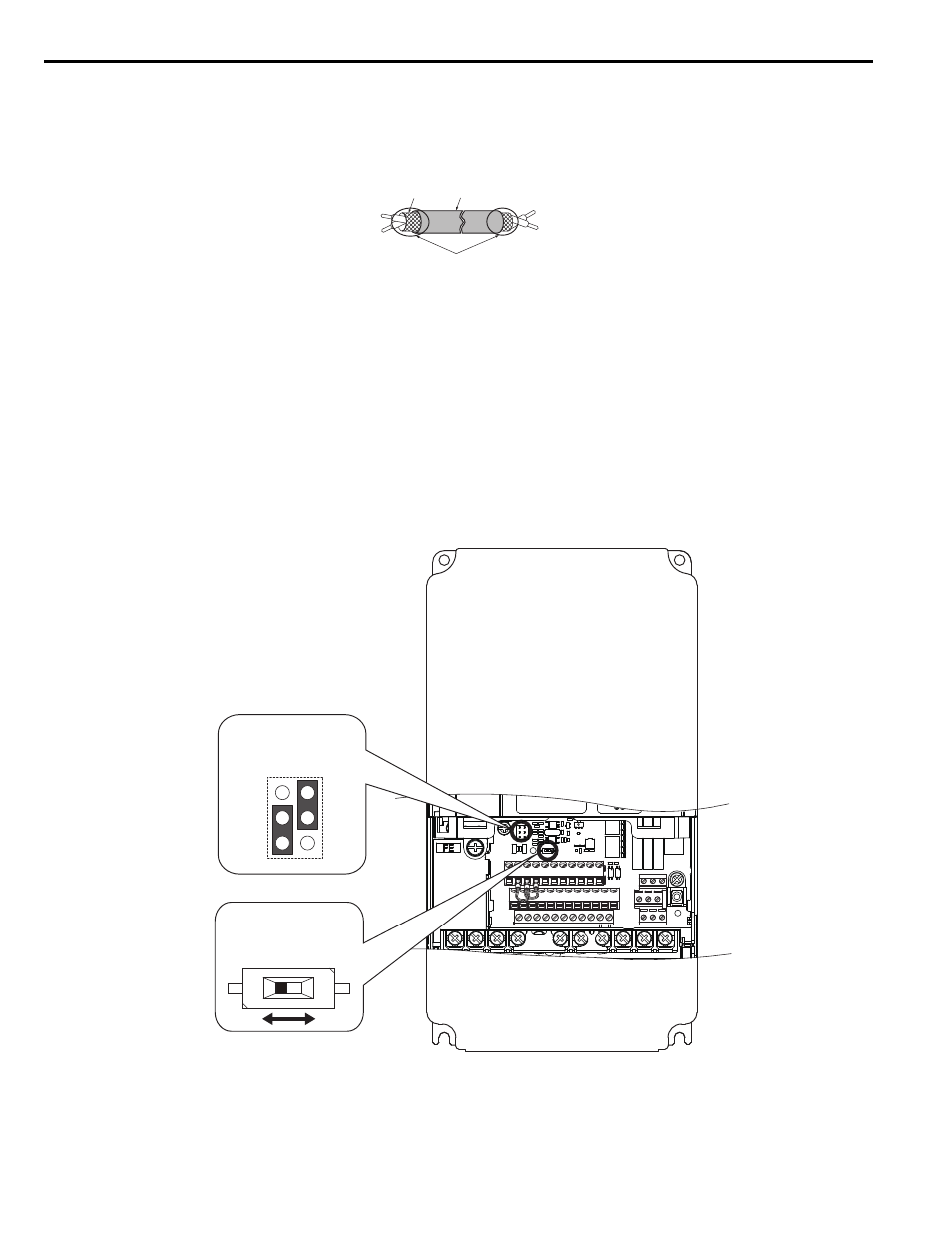

Figura 13
Figura 13 Preparación de los extremos de los cables blindados
AVISO: No exceda 50 metros (164 pies) para la línea de control entre el variador y el operador cuando se utilice una señal analógica
desde una fuente remota para suministrar la referencia de frecuencia. El incumplimiento de esta instrucción puede provocar un
rendimiento deficiente del sistema.
„ Interruptores y puentes en la placa de terminales
La placa de terminales está equipada con varios interruptores utilizados para adaptar la E/S del variador a las señales de
control externas. La
Figura 14 muestra la ubicación de estos interruptores.
Figura 14
Figura 14 Ubicaciones de los puentes e interruptores en placa de terminales
A – Lado del variador D – Vaina del blindaje (aislar con cinta
o tubo termoencogible).
B – Aislamiento E – Blindaje
C – Lado del dispositivo de control
A
E B
C
D
Puente S3
Terminal H1/H2
disipador/fuente Sel.
Interruptor DIP S2
Resistor terminación
RS-422/485
Apagado On (encendido)
