6 Operación del indicador LED
6 Operación del indicador LED
‹ Monitor LED JVOP-184
El monitor LED indica el estado de la operación mediante combinaciones de los LED (LIUZ/DESTELLO/APAGADO)
en MARCHA, DS1 y DS2.

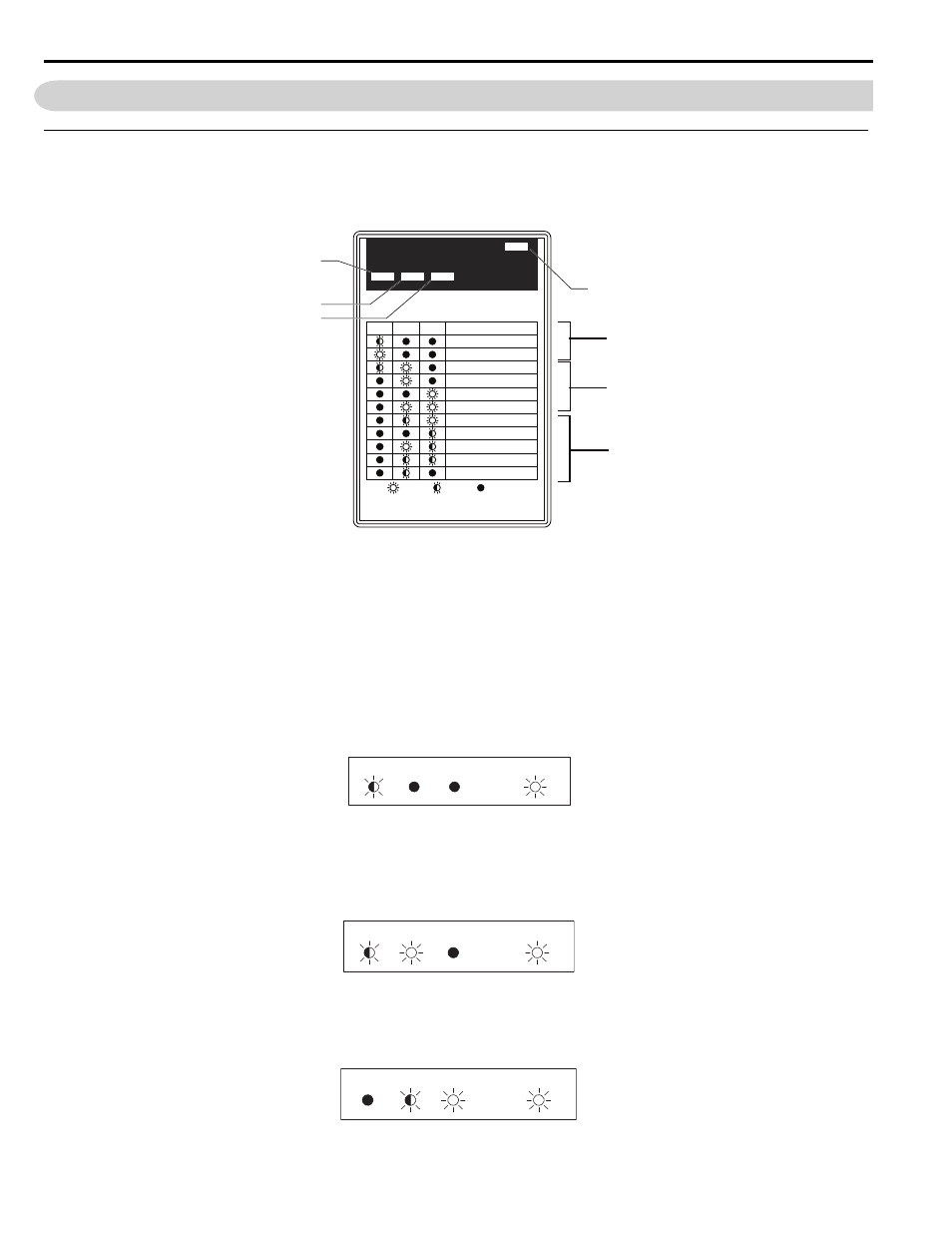

Figura 15
Figura 15 Nombres de los componentes del monitor LED
„ Ejemplos de pantallas LED
Funcionamiento normal
La Figura 16 muestra la pantalla LED cuando el variador está listo y ninguna señal FWD/REV está activa.
Figura 16
Figura 16 LED de operación normal
Alarma
La Figura 17 muestra la pantalla LED cuando se presenta una falla menor. Consulte Solución de problemas en la
página 38 y tome las contramedidas apropiadas.
Figura 17
Figura 17 LED de alarma
Falla
La Figura 18 muestra la pantalla LED cuando se ha producido una falla oV o UV.
Figura 18
Figura 18 LED de falla
A – LED PWR (Rojo) E – LED DS2 (Verde)
B – Indicaciones del estado del
variador
F – LED DS1 (Verde)
C – Indicaciones de alarma G – LED RUN (Verde)
D – Indicaciones de falla
PWR LED MONITOR JVOP-184
RUN DS1 DS2
RUN DS1 DS2 STATUS
READY
RUN
ALARM(RUN)
PGOH,LT
BB,HBB
EF,SE
Other Fault
OV,UV
OH,OL
OC,GF,SC,PGO
CPF,OFA,OFB,OFC
:LIGHT :BLINK :LIGHT OFF
A
G
F
E
B
C
D
ENERGÍA DS2 DS1 MARCHA
ENERGÍA DS2 DS1 MARCHA
ENERGÍA DS2 DS1 MARCHA
