„ Uso de la función de desactivación segura
Circuito de desactivación segura
El circuito de desactivación segura consiste de dos canales independientes de entrada que pueden bloquear los transistores
de salida (terminales H1 y H2). La entrada puede usar el suministro eléctrico interno del variador o un suministro
eléctrico externo. Utilice el puente S3 en la regleta de terminales para seleccionar entre modo dispersión o fuente con
cualquier suministro eléctrico interno o externo.
Una salida del optoacoplador está disponible para monitorear el estado de los terminales de desactivación del seguro.
Consulte Terminales de salida en la página 31 para especificaciones de señal cuando se usa esta salida.
Además una función de monitor de desactivación segura puede asignarse a una de las salidas digitales (H2-†† = 58).
Figura 22

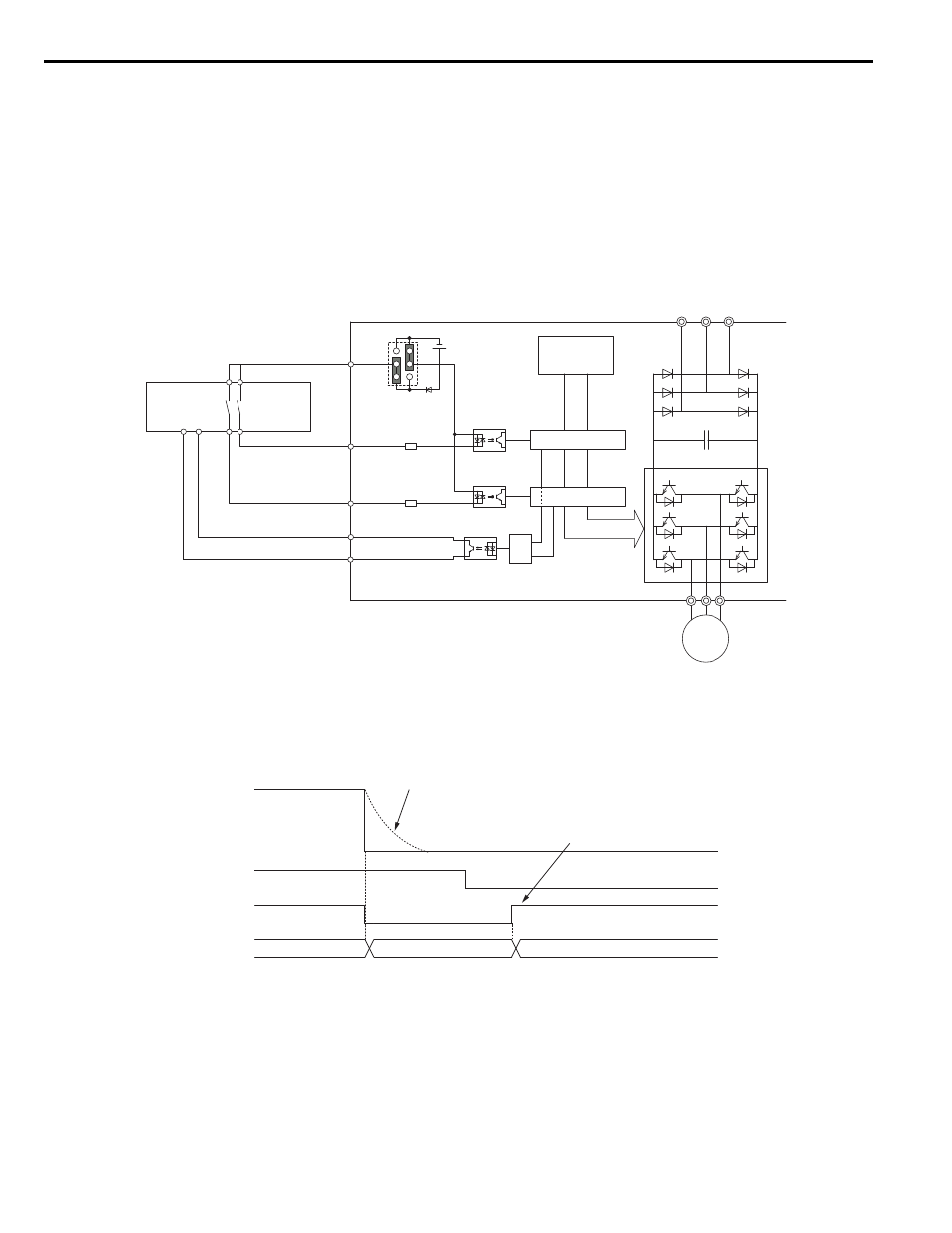

Figura 22 Ejemplo de cableado de la función de desactivación segura (modo de fuente).
Activar y desactivar la salida del variador (“torque apagado”)
La Figura 23 ilustra un ejemplo de operación de entrada de desactivación segura.
Figura 23
Figura 23 Operación de desactivación segura
Ingresar al estado de “Desactivación de torque segura”
Siempre que se abran una o ambas entradas de desactivación segura, el torque del motor se desactiva al cerrar la salida del
variador. Si el motor estaba funcionando antes de que se abrieran las entradas de desactivación segura, realizará un paro
por inercia, sin importar el método de parada establecido en el parámetro b1-03.
Salidas de
seguridad
Módulo de energía P N
M
Bloqueo de puerta 2
Bloqueo de puerta 1
Circuito
de control
Suministro eléctrico principal
H1
H2
HC
Variador
Configuración
del puente S3:
FUENTE
>=1
DM+
DM-
de PID
Relé de seguridad o
PLC con funcionalidad
de seguridad
24 Vcc
Entrada H1, H2
Salida del variador
ON (encendido)
(desactivación segura
apagada)
Funcionamiento normal
OFF (apagado) (desactivación
segura activada)
Desconexión segura de torque
Comando Arriba/Abajo Marcha Parada
Bloqueo de base (¡No es seguro!)
Frecuencia de salida
El motor se detiene
por inercia.
El variador está listo
para funcionar.
