5 Instalación eléctrica
YASKAWA Variador de CA TOSP YAIL1E 02A YASKAWA - Precauciones de seguridad L1000E 31
„ Terminales de salida
La Tabla 10. detalla los terminales de salida del variador. El texto en paréntesis señala la configuración predeterminada
para cada salida multifuncional.
Nota: Los terminales de salida del relé multifunción tienen una capacidad nominal mínima de 10 mA. Si se requiere menos de 10 mA,
utilice las salidas del optoacoplador (P1-C1, P2-C2). La utilización del nivel de salida de corriente incorrecto puede hacer el mal
funcionamiento de la salida cuando está activado el terminal.

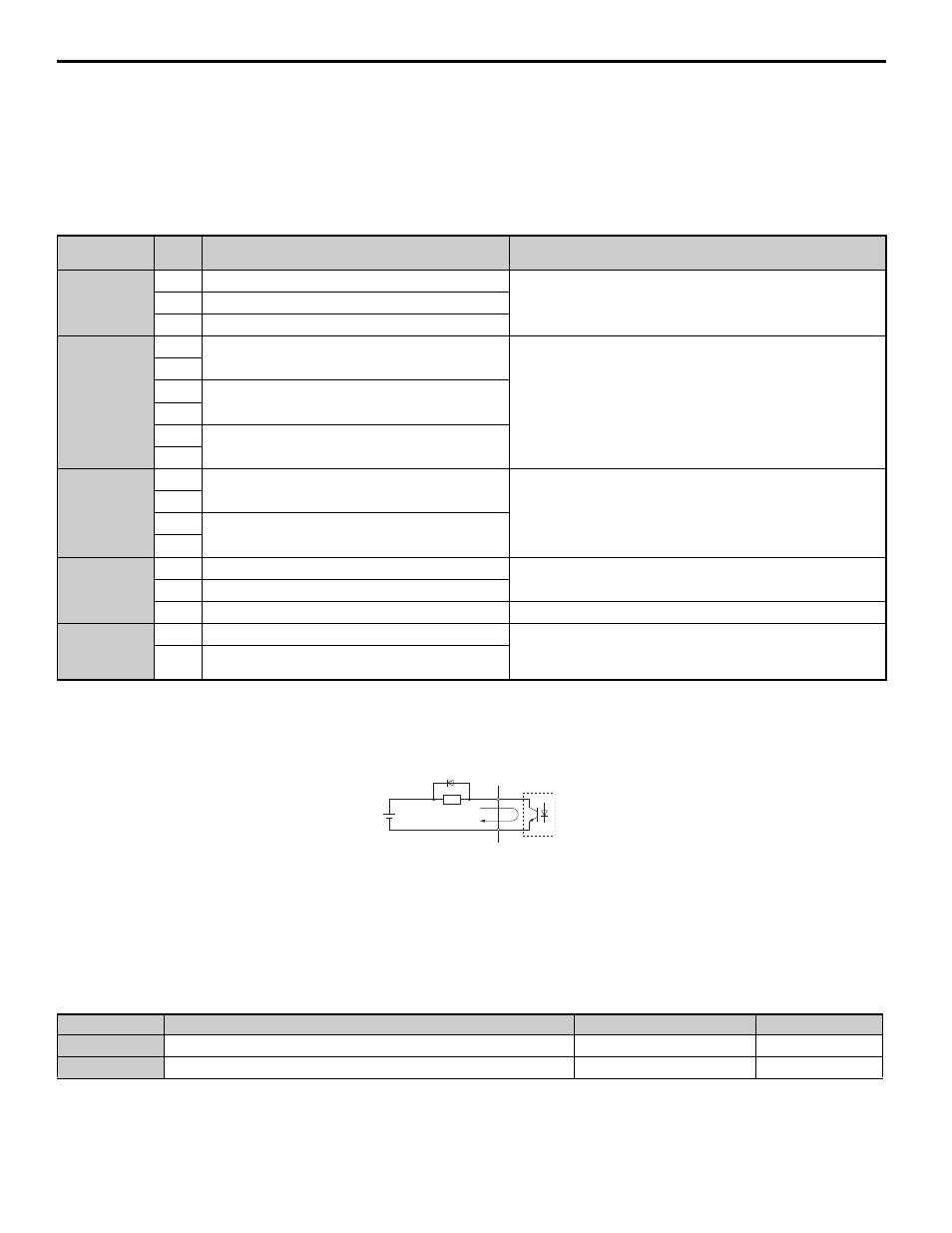

Tabla 10. Terminales de salida del circuito de control
Figura 10
Figura 10 Conexión a un diodo supresor
H4-07, H4-08: Terminal FM, AM Selección del nivel de señal
Configura el nivel de salida de tensión de los datos del parámetro U (parámetro monitor) en el terminal FM y el terminal
AM a través de los parámetros H4-07 y H4-08.
Configuración 0: 0 a 10 V
Configuración 1: -10 V a 10 V
Tipo
<1> Abstenerse de asignar funciones a los terminales M1 a M6 que involucren conmutación frecuente, ya que esto puede acortar la vida de
funcionamiento del relé. La vida útil de conmutación se calcula en 200,000 veces (se estima 1 A, carga resistiva).
<2> Conecte un diodo supresor tal como se indica en la Figura 10 al impulsar una carga reactiva como una bobina de relé. Asegúrese de que la
capacidad nominal del diodo es mayor que la tensión del circuito.
N.º Nombre del terminal (Función)
Función (Nivel de la señal) Configuración
predeterminada
Relé de falla
MA Salida NA
30 Vcc, 10 mA a 1 A; 250 Vca, 10 mA a 1 A
Carga mínima: 5 Vcc, 10 mA
MB Salida NC
MC Salida de falla común
Salida del relé
multifunción
<1>
M1 Salida del relé multifunción 1 (Comando de
liberación del freno)
Salida de relé de contacto
30 Vcc, 10 mA a 1 A
250 Vca, 10 mA a 1 A
Carga mínima: 5 Vcc, 10 mA
M2
M3
Salida de relé multifunción 2 (Comando de cierre del
contactor de salida)
M4
M5
Salida de relé multifunción 3 (Variador listo)
M6
Salida del
optoacoplador
multifunción
P1 Salida del optoacoplador 1 (Durante la salida de
frecuencia)
48 Vcc, 2 a 50 mA <2>
C1
P2
Salida del optoacoplador 2 (No se usa/Modo a través)
C2
Salida del
monitor
FM Salida analógica del monitor 1 (Velocidad de salida)
-10 a +10 Vcc o 0 a +10 Vcc
AM Salida del monitor analógico 2 (Corriente de salida)
AC Monitor común 0 V
Salida del
monitor de
seguridad DM+ Salida del monitor de seguridad Estado de las salidas de la función de desactivación segura.
Cerrado cuando ambos canales de desactivación segura están
cerrados. Hasta +48 Vcc 50 mA
DM- Salida del monitor de seguridad común
A – Fuente externa, 48 V máx. C – Bobina
B – Diodo supresor D – 50 mA o menos
N.º Nombre del parámetro Rango de configuración Predeterminado
H4-07 Selección de nivel de señal FM de terminal 0 o 1 0
H4-08 Selección de nivel de señal AM de terminal 0 o 1 0
A
B
C
D
