5 Instalación eléctrica
YASKAWA Variador de CA TOSP YAIL1E 02A YASKAWA - Precauciones de seguridad L1000E 35
„ Configuración de la fuente interna/externa para los terminales de entradaSN y SP
Utilice el cable puente entre los terminales SC y SP SC o SN para seleccionar entre modo disipador, modo de fuente o
suministro eléctrico externo para las entradas digitales S1 a S8 como se muestra en
Tabla 14. (valor predeterminado:
modo disipador, suministro eléctrico externo).
AVISO: Daños al equipo. No conecte en puente los terminales SP y SN. El incumplimiento de estas instrucciones dañará el variador.

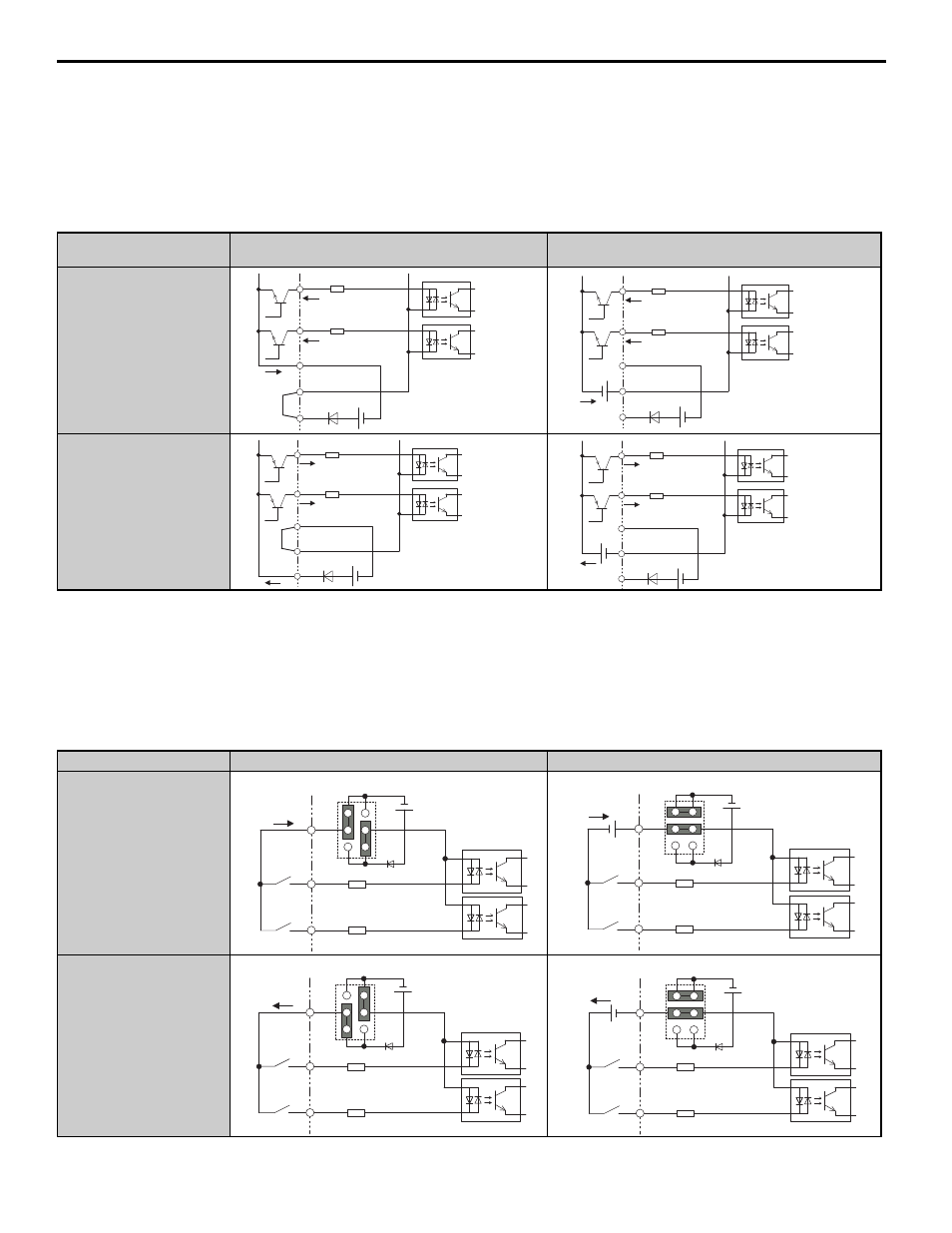

Tabla 14. Selección del suministro eléctrico de Fuente interna/Fuente externa para entradas digitales
„ Configuración de la fuente interna/externa para las entradas de desactivación segura
Utilice el puente S3 en la placa de terminales para seleccionar entre modo disipador, modo de fuente o suministro
eléctrico externo para las entradas desactivar seguridad H1 y H2 como se muestra en
Tabla 15. (Valor predeterminado:
modo disipador, suministro eléctrico interno).
Tabla 15. Selección del suministro eléctrico de Fuente interna/Fuente externa para entradas de desactivación
segura
Suministro eléctrico interno del variador
(Terminal SN y SP)
Suministro eléctrico externo 24 Vcc
Modo fuente interna (NPN)
Modo fuente externa (PNP)
Suministro eléctrico interno del variador Suministro eléctrico externo 24 Vcc
Fuente interna
Fuente externa
SC
S8
S7
24 Vcc
SP
SN
SC
S8
S7
24 Vdc
SP
SN
Externa
24 Vcc
SC
S8
S7
24 Vcc
SP
SN
SC
S8
S7
24 Vcc
SP
SN
Externa
24 Vcc
24 Vcc
H1
H2
HC
Puente S3
24 Vcc
H1
H2
HC
Externa
24 Vcc
Puente S3
24 Vcc
H1
H2
HC
Puente S3
24 Vcc
H1
H2
HC
Externa
24 Vcc
Puente S3
