7 Arranque
YASKAWA Variador de CA TOSP YAIL1E 02A YASKAWA - Precauciones de seguridad L1000E 37
7 Arranque
La configuración del parámetro L1000E no es posible con el JVOP-184 suministrado. Es posible que no se requiera este
procedimiento de puesta en marcha si el L1000E forma parte de un sistema OEM suministrado configurado previamente.
Se requiere un opcional (Operador digital JVOP-180) para realizar el siguiente procedimiento de puesta en marcha o la
configuración adicional del L1000E. Contacte al OEM o al representante Yaskawa local si el Operador Digital JVOP-180
se requiere para su aplicación. Consulte la Guía de Inicio Rápido L1000E o el Manual Técnico para información técnica
completa sobre el L1000E.
‹ Diagrama de flujo A: instalación, cableado, configuración básica para el motor y el
elevador
Figura 19

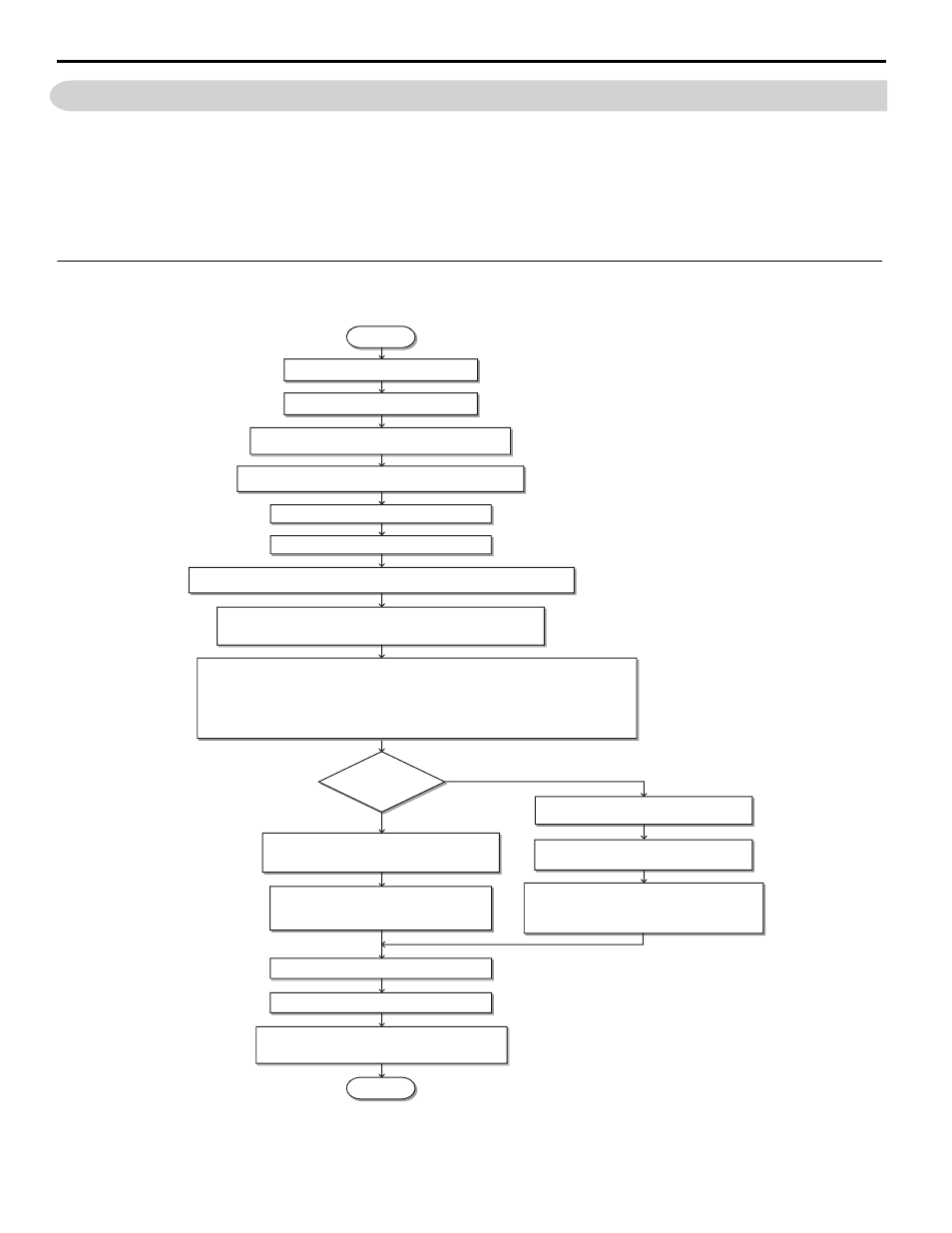

Figura 19 Instalación, cableado, configuración básica para el motor y el elevador.
Nota: Configure el parámetro H5-11 en 1 cuando configure los parámetros utilizando las comunicaciones MEMOBUS/Modbus.
Para los modos de control a continuación, consulte
• Control V/f
• Control vectorial de lazo abierto
• Control vectorial de lazo cerrado
Para el vector de lazo cerrado para PM, consulte
INICIO
Instale el variador como se explica en
Conecte el variador como se explica en
Verifique la selección de suministro eléctrico del codificador PG.
(Control vectorial de lazo cerrado únicamente - CLV).
Aplique la energía principal al variador.
Siga los mensajes de seguridad relativos a la aplicación de la energía.
Realice el autoajuste para los parámetros del motor y la compensación de codificador PG.
Determine el origen
de la referencia de
velocidad.
Entrada analógica
Operador digital (b1-01 = 0)
(Selección de la velocidad por entradas digitales)
Asignar funciones a los terminales de E/S
analógicos/digitales mediante los parámetros H1- ,
H2- , H3- y H4- .
Configuración:
• Rampa de aceleración/desaceleración (C1-
)
• Configuración de salto (C2- )
Realizar una corrida de prueba
Ajuste fino
• Configure los ajustes de la secuencia del freno (S1-
).
• Ajuste el lazo de control de velocidad (C5- ) etc.
TERMINAR
Configuración:
• Referencias de velocidad preestablecidas (d1-
)
• Rampa de aceleración/desaceleración (C1- )
• Configuración de salto (C2- )
Asigne funciones a los terminales E/S digitales
utilizando los parámetros H1- y H2- .
Ajuste el parámetro de modo de selección de
referencia de velocidad d1-18.
Configure la unidad de longitud en el parámetro o1-12.
Configure o1-20 a 22-o1 y luego seleccione las unidades de visualización para
velocidad, rampa de aceleración y desaceleración y ajuste del salto en o1-03.
Configure la secuencia de operación de inspección.
Configure la realimentación del codificador PG en los parámetros F1- parameters cuando
se utiliza un control vectorial de lazo cerrado y compruebe el sentido de giro del codificador PG.
Seleccione el modo de control en el parámetro A1-02.
Verifique el sentido de rotación del motor.
