SMA Solar Technology AG Emplazamiento
Instrucciones de instalación SCxxxHE-IES104432 23
4.2.1 Estaciones MV
Los inversores de la serie HE se suelen montar en una caseta de hormigón compacta, normalmente
en un "sistema izquierdo" y un "sistema derecho", frente a frente. El montaje debe realizarse conforme

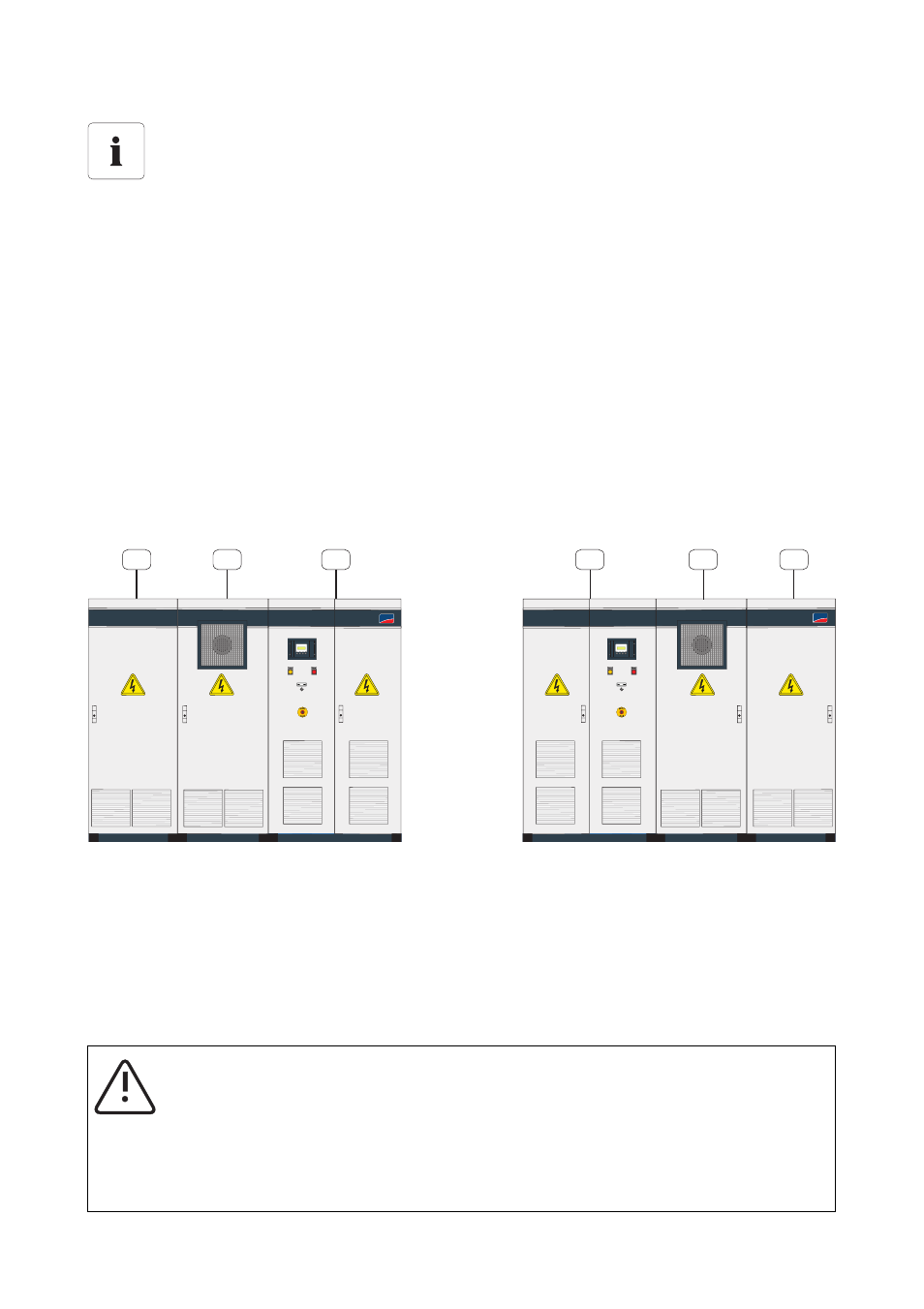

a las directrices de la VDE para salas eléctricas cerradas. La ilustración que aparece más abajo
muestra un sistema izquierdo y un sistema derecho.
En este caso se deberán montar los armarios de CA tocando el tabique de separación de la sala de
transformadores, para poder realizar el cableado eléctrico de CA con el transformador
cómodamente.
Ancho mínimo de los pasillos en las salas técnicas
Para el ancho mínimo de los pasillos, hay que tener en cuenta los siguientes puntos:
• Con la puerta del armario de distribución abierta al máximo debe quedar un
espacio libre de por lo menos 500 mm (vía de escape); véase DIN VDE 0100,
partes 729 y 731.
• Para cumplir la anchura de paso requerida en el caso de montar inversores en dos
filas frente a frente (p. ej. en una caseta de hormigón), no podrán abrirse las puertas
de los armarios de ambas filas a la vez.
Sistema izquierdo Sistema derecho
A Armario de CC
B Armario del inversor
C Armario de CA
¡ADVERTENCIA!
Formación de humo en salas eléctricas.
Recomendamos instalar en la sala un detector de humo que actúe sobre el conector
externo de parada de emergencia del equipo y desconecte el Sunny Central en caso de
detectar humo.
A B C C B A
SUNNY CENTRAL 630HE SUNNY CENTRAL 630HE SMA SMA
