SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SCxxxHE-IES104432 43

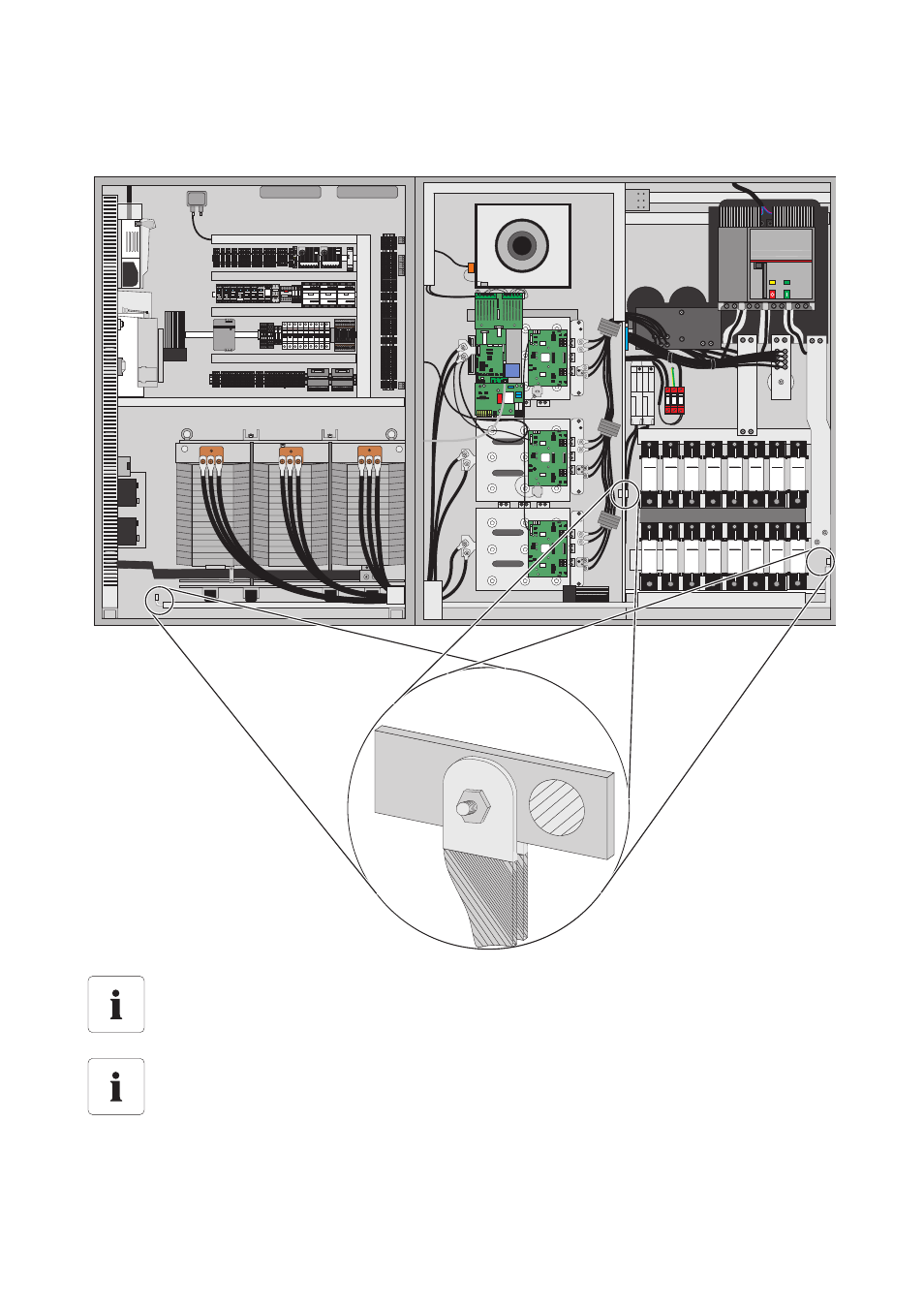

Ejemplo de conexión a tierra (PE) entre los armarios de distribución del Sunny Central
Comprobar la conexión a tierra
Asegúrese de apretar bien los tornillos en la conexión a tierra.
Posición de la barra conductora de protección
La posición exacta de la barra conductora de protección se encuentra, por sus
características constructivas, junto a la regleta de fusibles del armario de CC y detrás del
filtro senoidal en el armario de CA. Mediante la designación de los medios de producción
y el esquema de conexiones suministrado puede determinarse la ubicación exacta de la
barra conductora de protección.
L-
L+
L-
L+
L-
L+
M3-810 M3-810 M3-810
L+ L-
PE
