Conexiones externas SMA Solar Technology AG
54 SCxxxHE-IES104432 Instrucciones de instalación

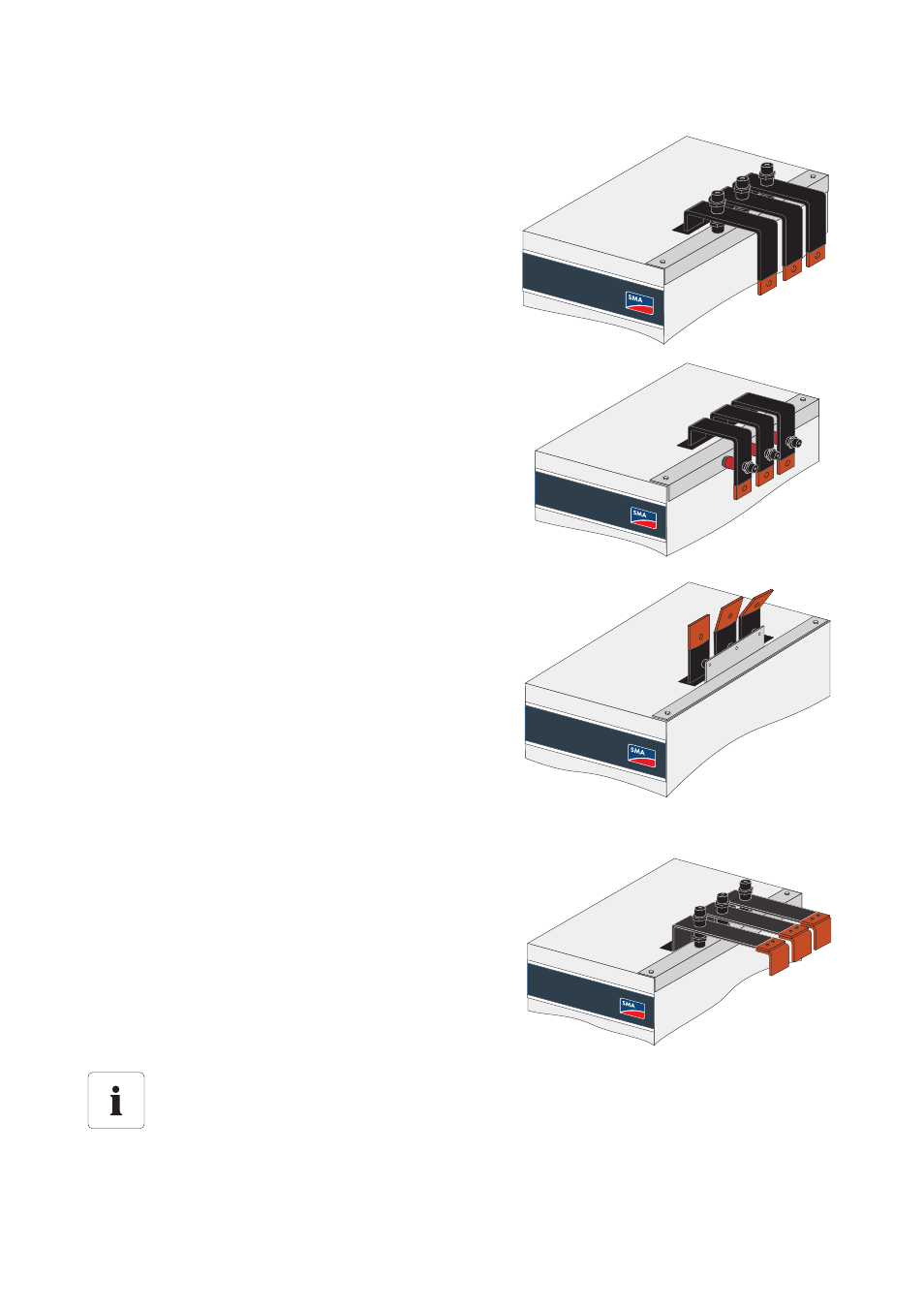

Variante 13/2
En este caso, la conexión se realiza en tres rieles de cobre
en forma de U.
Variante 13/3
En este caso, la conexión se realiza en tres rieles de cobre
en forma de U.
La particularidad de esta conexión es la llamada salida
lateral, con la que el cableado de CA se tiende
directamente en la pared lateral del Sunny Central hacia
abajo.
Variante 13/4
En este caso, la conexión se realiza en tres rieles de cobre
con diferentes ángulos. El primero visto desde delante se
colocará sin ángulo; el segundo, con un ángulo de 15º y
el tercero, con un ángulo de 30ª.
Esta variante solo se ofrece para armarios de distribución
montados como sistema izquierdo.
Variante 13/5
En este caso, la conexión se realiza en tres rieles de cobre
en forma de U.
Lo especial de esta conexión son los rieles de cobre
separados.
Distintas variantes de montaje
En función de la variante elegida, deberán montarse los distintos rieles de cobre o
aisladores, así como otros componentes incluidos en el juego de accesorios.
