6.9 Interfaces seriales
Interfaz NET
En la comunicación del Sunny Central Control para la transferencia de datos hacia un ordenador,
un módem o la Sunny WebBox se puede emplear la interfaz NET.
Línea de datos RS485
La comunicación entre el Sunny Central Control y los Sunny String-Monitor opcionales (distribuidor
de CC con monitorización de la corriente string integrada) se realiza mediante una línea de datos
RS485 en el puerto COM1 del Sunny Central Control. La línea de datos RS485 de la monitorización
de la corriente string del Sunny String-Monitor se conecta al subgrupo HUB en el Sunny Central.

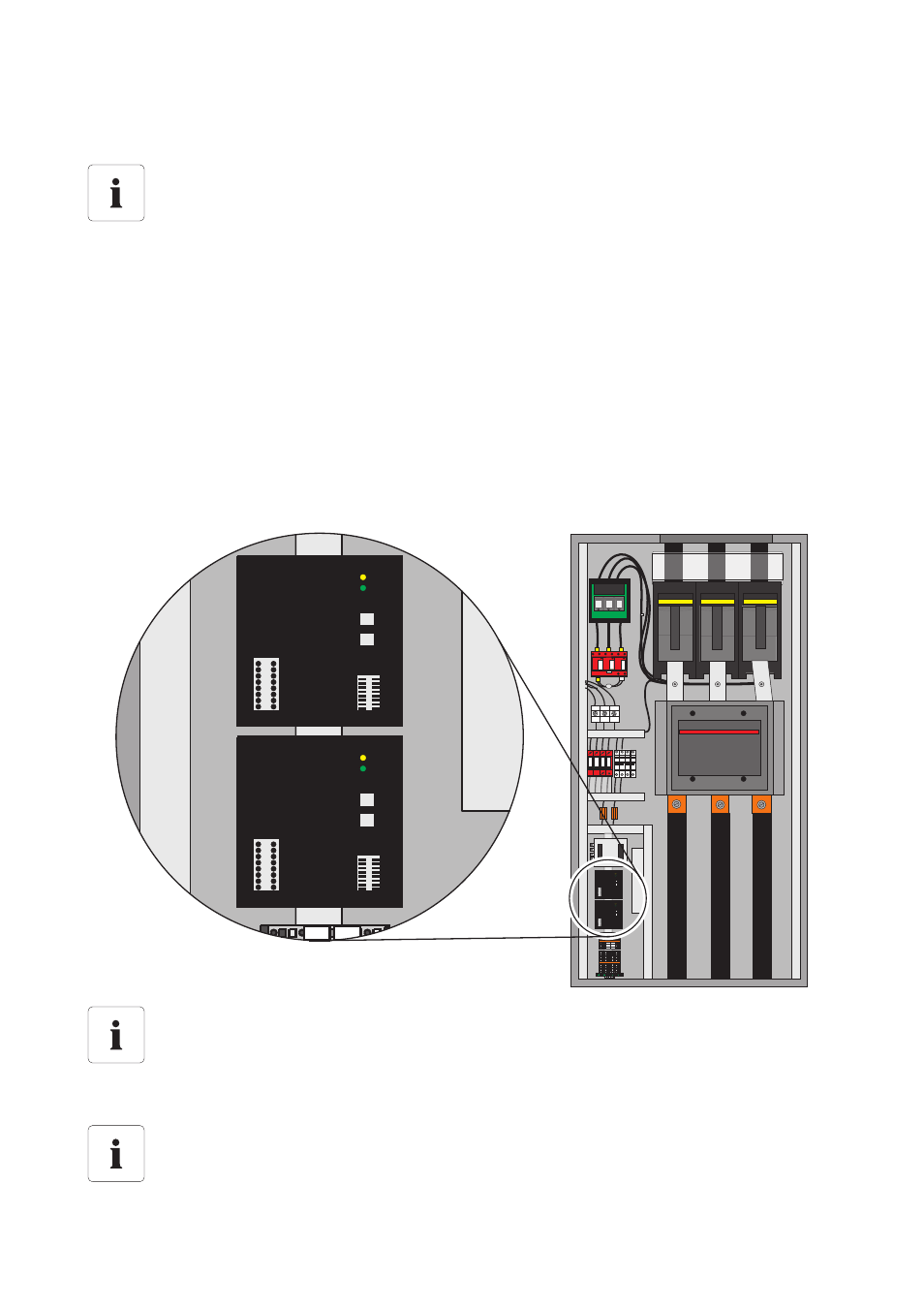

Conexión del cable de datos RS485 en el Sunny Central
Entrada de cables de la interfaz serial
El cable se introduce junto con la comunicación a través de las tapas correderas en la
parte inferior del armario de CA.
Posición del subgrupo HUB
La posición exacta del subgrupo HUB varía en función del Sunny Central. Mediante la
designación de los medios de producción y el esquema de conexiones incluido puede
determinarse con exactitud la ubicación de la interfaz HUB, así como NET.
Descripción técnica del Sunny String-Monitor
En la documentación adjunta del Sunny String-Monitor encontrará una descripción más
detallada de la instalación de la monitorización de la corriente string integrada.
