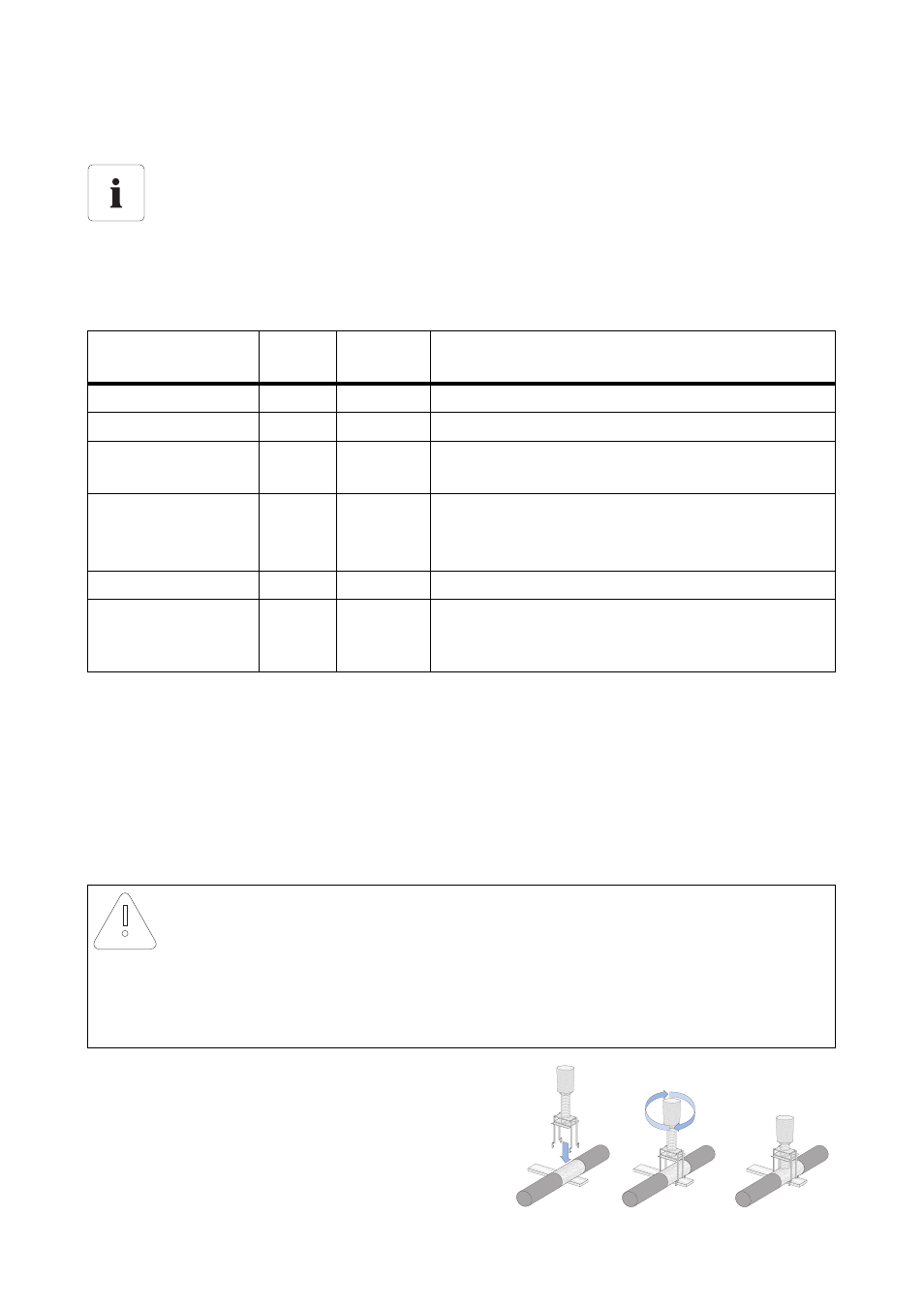

6.7.3 Vista general de las entradas analógicas
Si utiliza sensores diferentes a los aquí mencionados, póngase en contacto con la línea de servicio
de SMA.
6.7.4 Manejo de empalmes apantallados
El cableado externo de señales y bus tiene que estar protegido con pantalla. Para ello el
apantallamiento debe empalmarse ampliamente en el riel de apantallamiento dispuesto para ese fin.
El empalme se realiza mediante las abrazaderas de pantalla incluidas en el paquete adicional.
Asignación de las entradas analógicas en el Sunny Central Control
Es obligatorio realizar la conexión de las entradas analógicas y las señales digitales según
el esquema de conexiones adjunto.
La conexión se realiza en los bornes de conexión. Habrá que tener en cuenta la conexión
de sensores de cuatro y dos conductores. En caso necesario, anteponga los
transformadores de medición.
Entradas
analógicas
Ain
Nombre Significado
Cliente
Ain1
ExtSolP
Valores nominales externos para potencia efectiva
Cliente
Ain3
ExtSollrr
Sensor de irradiación externo
Cliente
Ain4
ExtGlolrr
Piranómetro (medición de la radiación solar global
incidente)
Cliente
Ain5
ExtAlarm
Entrada de alarma externa, p. ej. para la
monitorización de la función del transformador de
media tensión
Cliente
Ain6
ExtSolQ
Valores nominales externos para potencia reactiva
Cliente
Ain8
TmpExt C Sensor de temperatura externo / PT 100: a partir de
la versión de fabricación "C" este PT 100 viene
instalado de fábrica de forma estándar.
¡PRECAUCIÓN!
Daños en las abrazaderas de apantallamiento debido a una mala
manipulación.
• Las abrazaderas se deben apretar a mano; no con el destornillador.
• El empleo de un destornillador para apretar las abrazaderas de apantallamiento
puede dañar el aislamiento de los conductores individuales en el cable.
En el gráfico de la derecha se puede apreciar cómo
deben manipularse las abrazaderas de pantalla.
