¡PRECAUCIÓN!
Daños en el Sunny Central o en el generador fotovoltaico debido a un cableado
de CC defectuoso.
• Es obligatorio realizar la conexión de las Sunny Main Boxes adicionales según el
esquema de conexiones adjunto.
Material de fijación para la conexión
El material de fijación viene montado de fábrica en la barra. La conexión de las Sunny
Main Boxes a la barra se realiza con un terminal de anillo M12. Éste será provisto por
parte del cliente.
Conexión del terminal de cable de aluminio
Si va a usar terminales de cable de aluminio para la conexión al riel de cobre, tenga en
cuenta las indicaciones del capítulo 6.1 “Conectar los contactos de alto amperaje”
(Página 50).
¡PRECAUCIÓN!
Por motivos de espacio, conecte el terminal de anillo a la barra colectora por
delante.

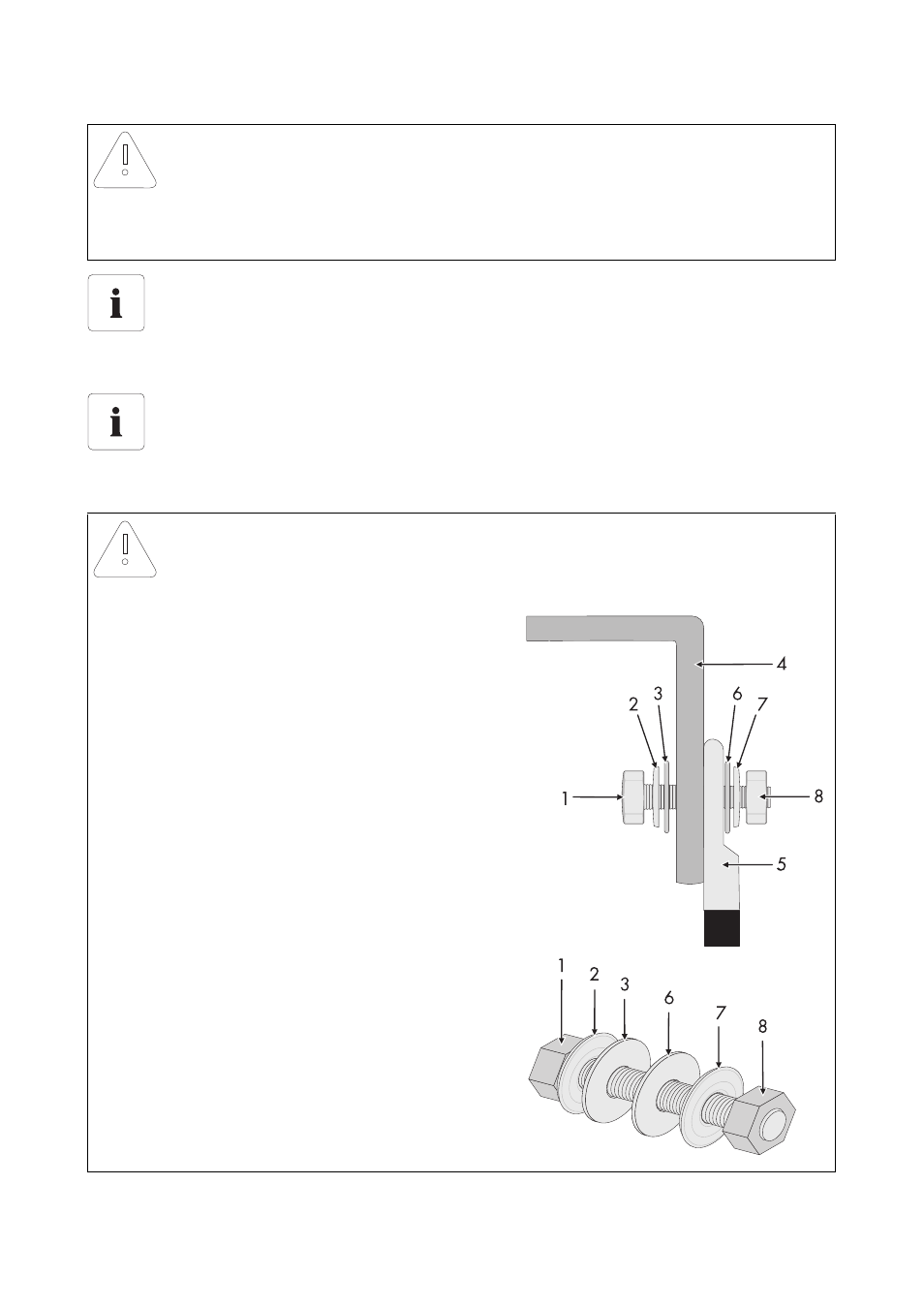

Disposición de los componentes para la
conexión (desde atrás hacia adelante):
1. Tornillo
2. Disco tensor
3. Arandela
4. Barra tomacorriente
5. Terminal de cable
6. Arandela
7. Disco tensor
8. Tuerca
