SMA Solar Technology AG Conexiones externas
Instrucciones de instalación SCxxxHE-IES104432 75

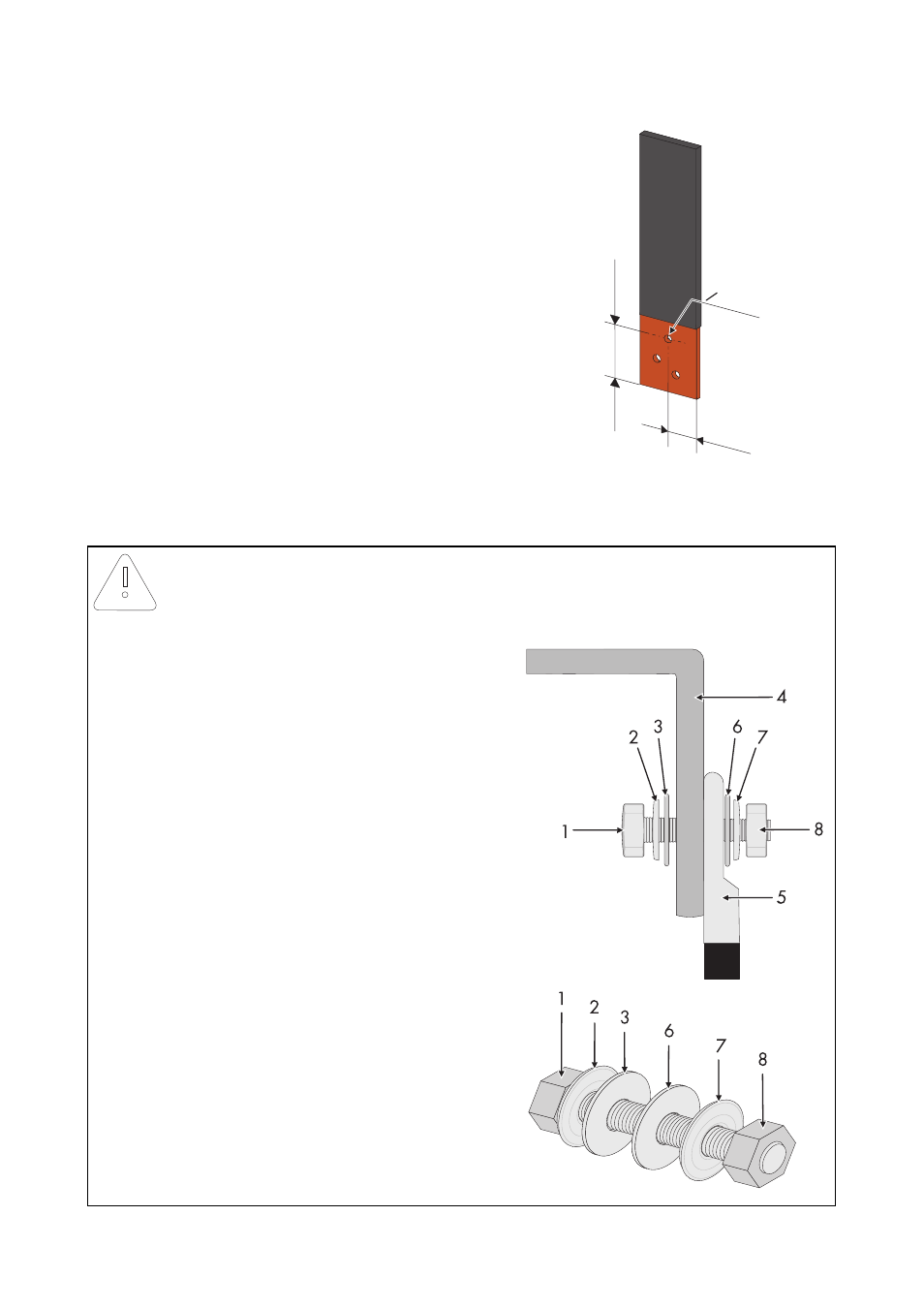

2. Perfore un orificio en el riel de cobre, tal y como
muestra la figura de la derecha.
3. La conexión del transformador de autoabastecimiento al riel de cobre se realiza con un
terminal de anillo (25 mm² M8).
¡PRECAUCIÓN!
¡Merma en el funcionamiento del Sunny Central debido a una conexión
defectuosa!
Disposición de los componentes para la
conexión (desde atrás hacia adelante):
1. Tornillo M8x25
2. Arandela
3. Arandela de bloqueo
4. Barras de cobre
5. Terminal de anillo
6. Arandela
7. Arandela de bloqueo
8. Tuerca
100 mm
40 mm
o 8,5 mm
