SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SCxxxHE-IES104432 47
5.5 Conexión de las líneas de mando internas del componente de
potencia
La línea de mando procedente del armario de CA viene enchufada de fábrica. Enchufe la línea de
mando X31/32 a través de la regleta de bornes.

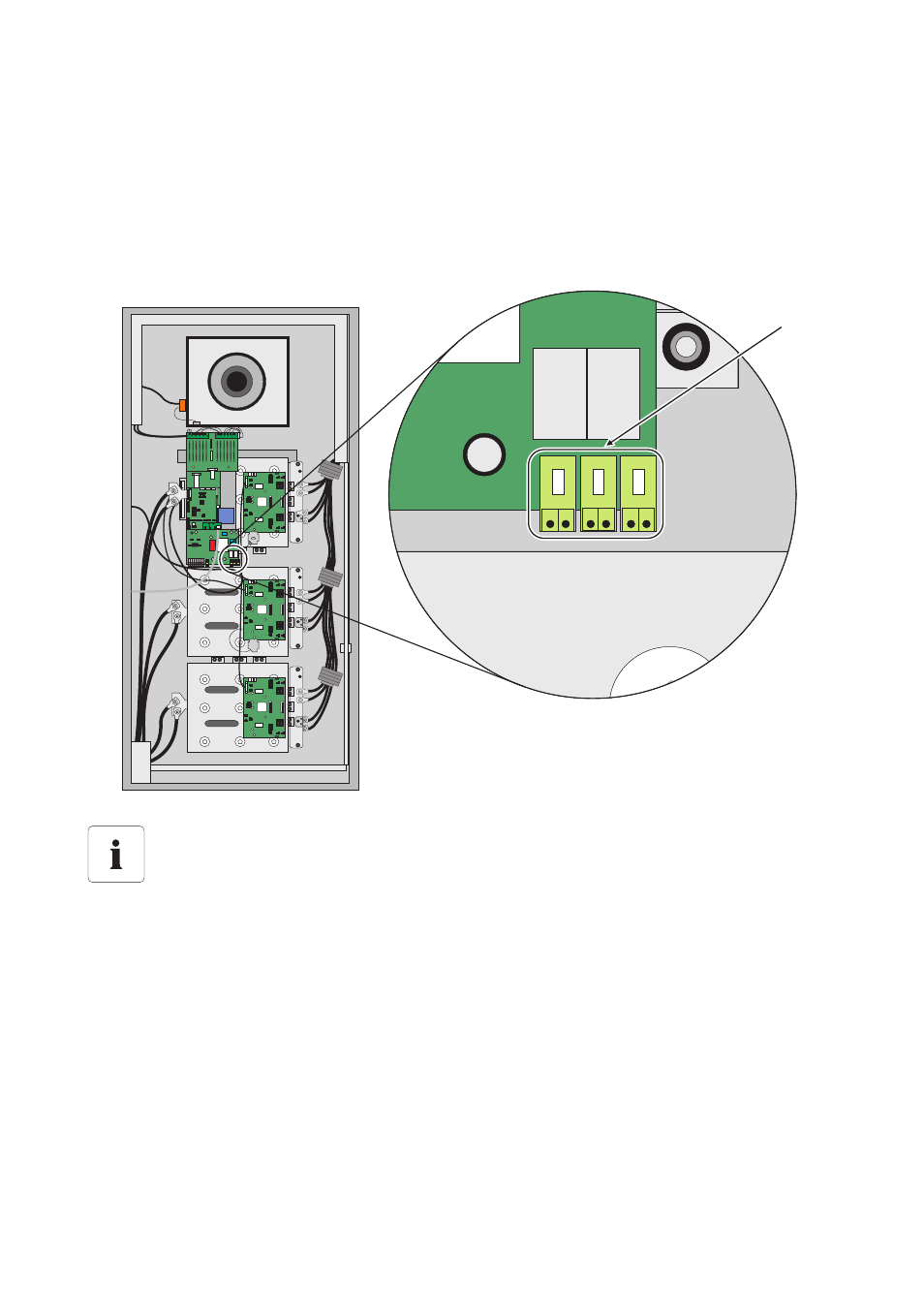

Conexión (A) de la línea de mando interna en el Sunny Central
Conexión de la línea de mando
Conecte la línea de mando interna según el esquema de conexiones suministrado.
L-
L+
L-
L+
L-
L+
A
