5.4 Conexión entre el Sunny Central Control y el componente de
potencia
Conecte la línea de datos del Sunny Central Control a la placa de gestión operativa del componente
de potencia. Para ello, el cable dispone de un contacto enchufable de 4 polos, blanco, que se inserta
en la placa de gestión operativa. La placa de gestión operativa y la placa de control (ADAPBFS) se
encuentran en el armario del inversor, en el componente de potencia superior.
La placa de gestión operativa se comunica con la placa de control mediante un cable plano. La
conexión para la clavija de la línea de datos se encuentra en la parte derecha de la placa, al lado
del interfaz de comunicación (Piggy-Back).

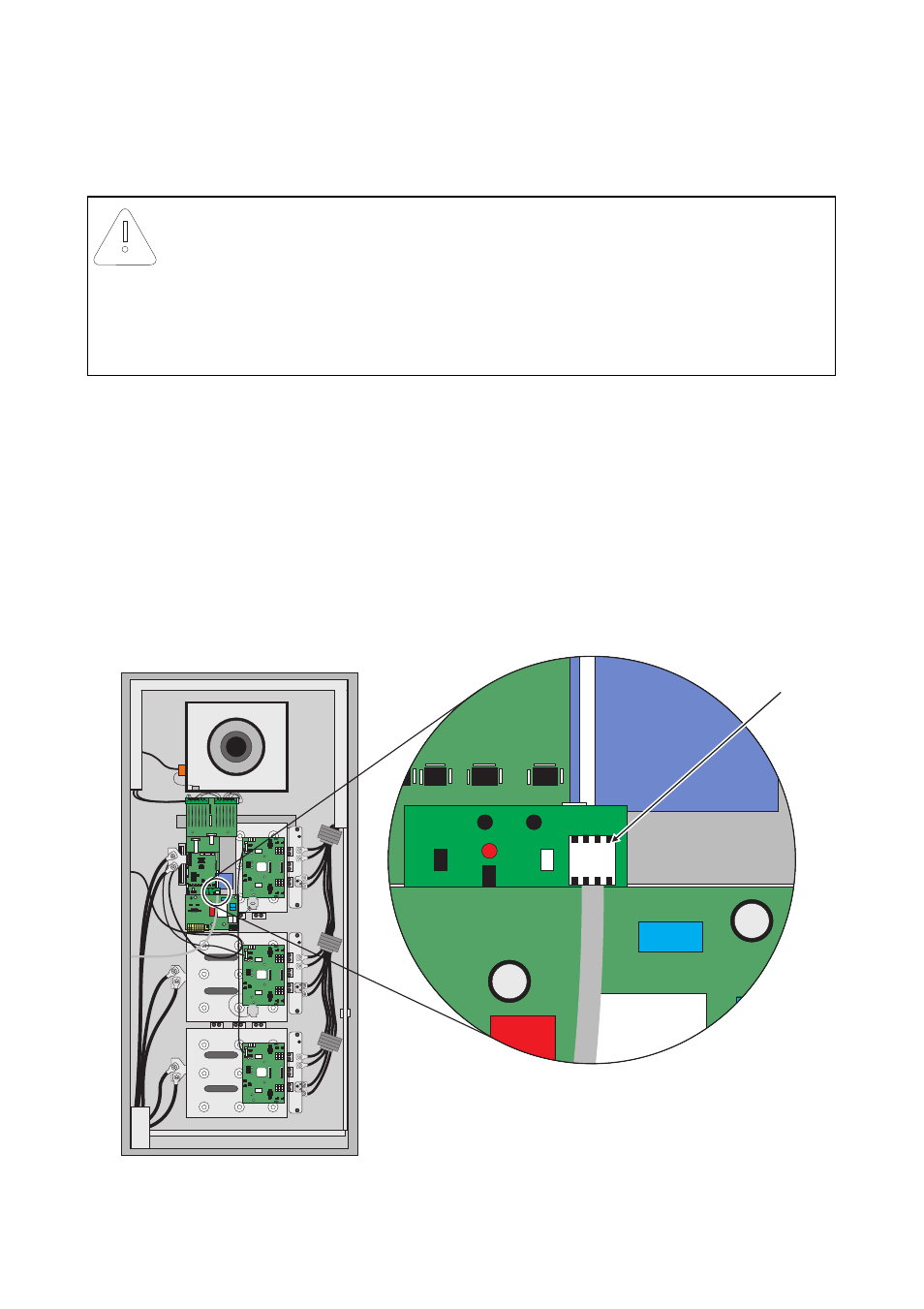

Borne de conexión (A) para línea de datos en el Sunny Central
¡Precaución!
Daños en el cableado debido a una mala instalación.
• No tienda el cable en la canaleta o paralelo a los cables eléctricos (CEM).
• Tienda el cable de forma libre en el armario de distribución.
• Conecte el contacto de clavija con cuidado a la placa.
L-
L+
L-
L+
L-
L+
A
