SMA Solar Technology AG Conexiones externas
Instrucciones de instalación SCxxxHE-IES104432 77
6.6.1 Conexión del cable de CC a la barra colectora
1. Extraiga la tapa corrediza estrecha en la parte trasera del armario de CC.
2. Pegue la cinta selladora en el marco trasero del suelo.
3. Tire de los cables de CC hacia el interior del armario de distribución y córtelos a medida hasta
las barras colectoras.
4. Para proteger los cables contra la descarga de tensión puede fijar las abrazaderas de cable
en riel para el paso de los cables.
5. Pegue la cinta selladora en las caras frontales de la tapa corrediza estrecha.

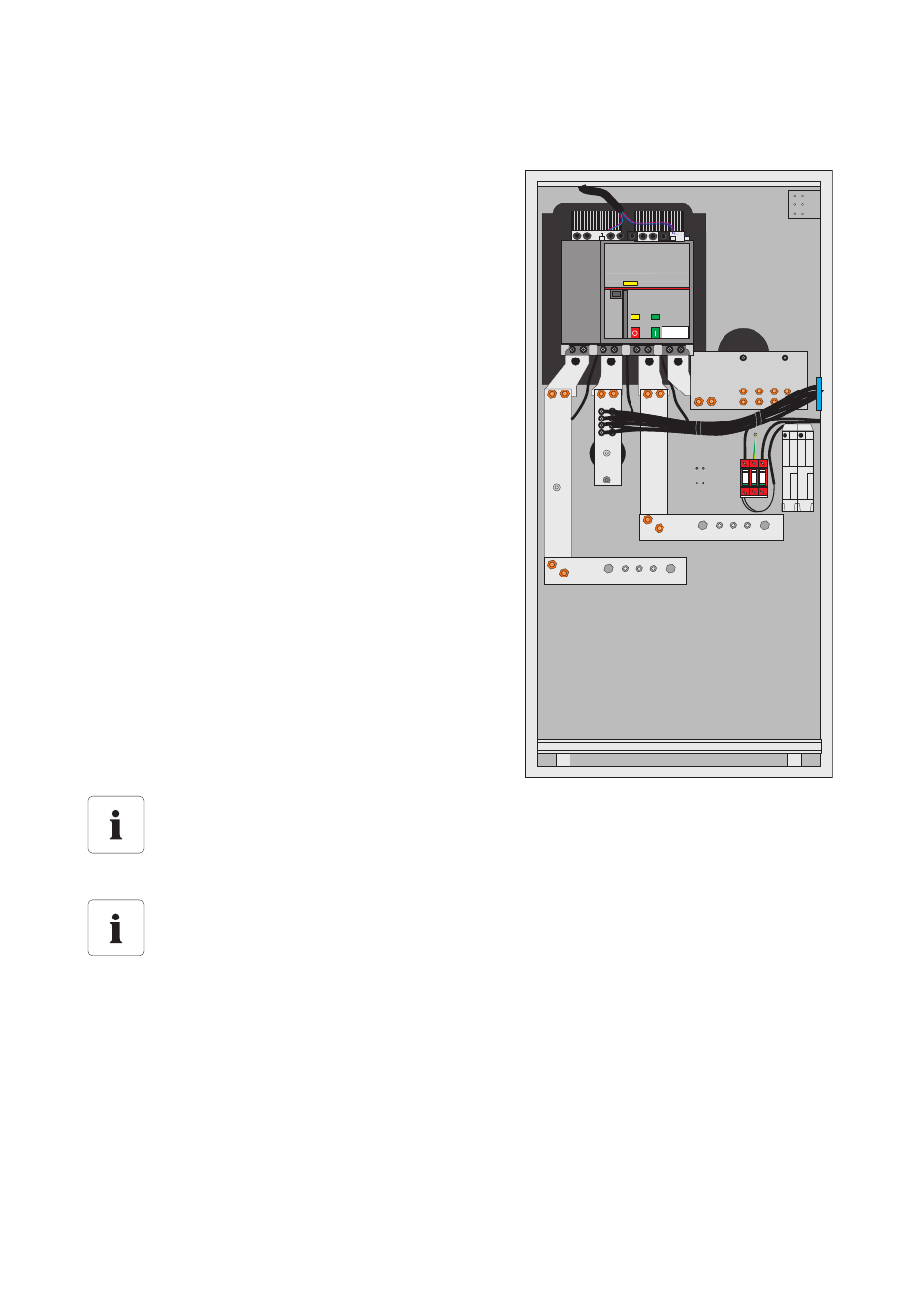

Los cables se introducen por el pedestal y el suelo del
armario de CC. Los cables de CC pueden conectarse en
3 puntos de conexión con la barra colectora colectoras.
En total se pueden conectar 6 cables de 300 mm
2
por
potencial en las barras colectoras.
Material de fijación para la conexión
El material de fijación viene montado de fábrica en la barra. La conexión a la barra se
realiza con un terminal de anillo M12. Éste será puesto a disposición por parte del cliente.
Conectar los terminales de cable a la barra colectora de CC
No conectar a la barra colectora de CC los terminales de cable uno encima del otro sino
por delante y por detrás.
L-
L+ L+ L- L-
L+
