Emplazamiento SMA Solar Technology AG
24 SCxxxHE-IES104432 Instrucciones de instalación
Varios Sunny Central en una estación
A continuación aparece una selección de vistas esquemáticas en planta de varios Sunny Central
instalados en una estación y de la sala del transformador. La estructura de los inversores corresponde
a la de un "sistema derecho" (arriba) y un "sistema izquierdo" (abajo). También se pueden montar
estaciones solo con un Sunny Central. En la sala del transformador se encuentra, además del
transformador, una instalación de distribución de media tensión opcional.

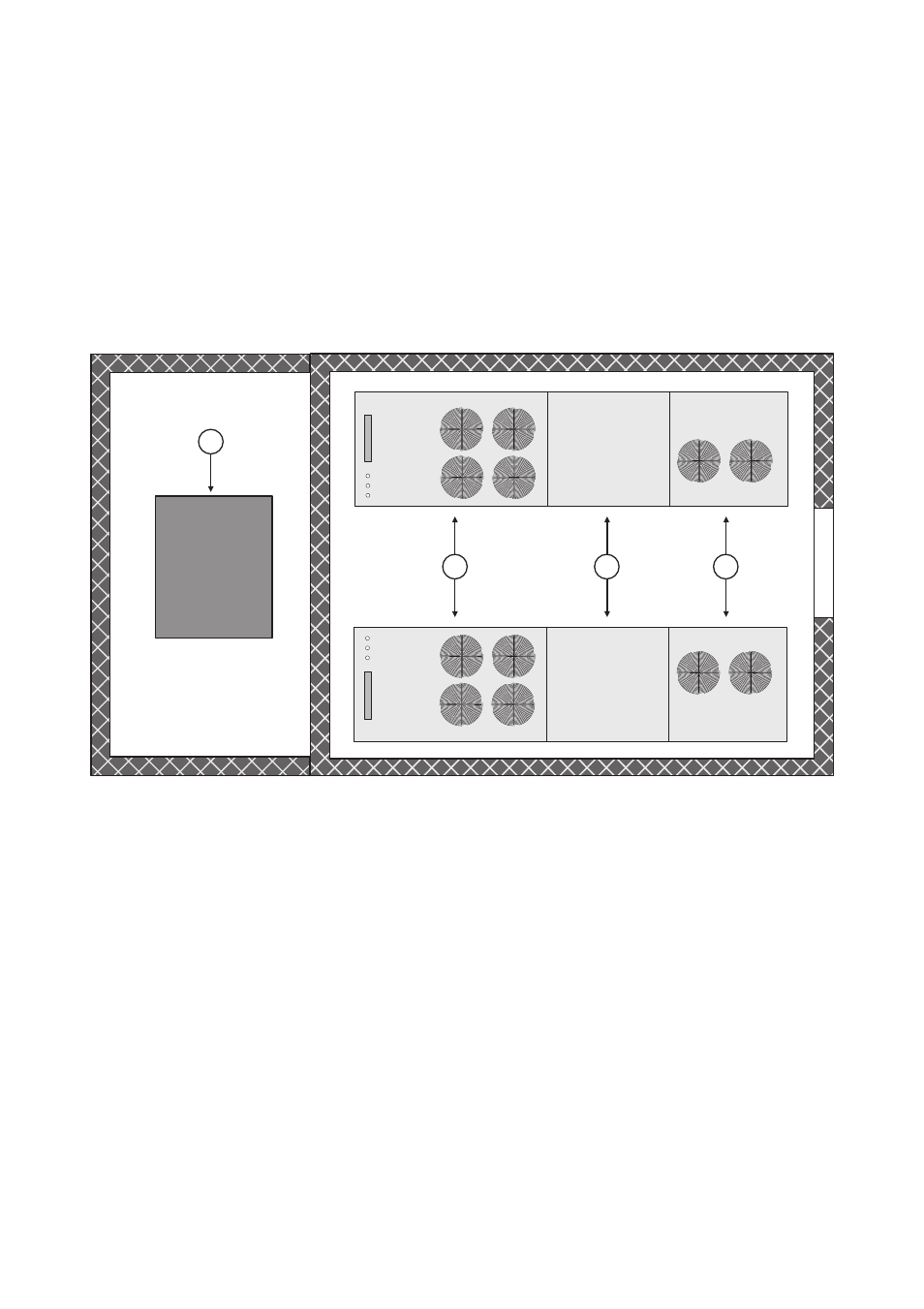

Estación MV con dos Sunny Central sin instalación de distribución de media
tensión
A Armario de CA
B Armario del inversor
C Armario de CC
D Transformador
A B C
D
