¡PRECAUCIÓN!
¡Merma en el funcionamiento del Sunny Central debido a una conexión
defectuosa!

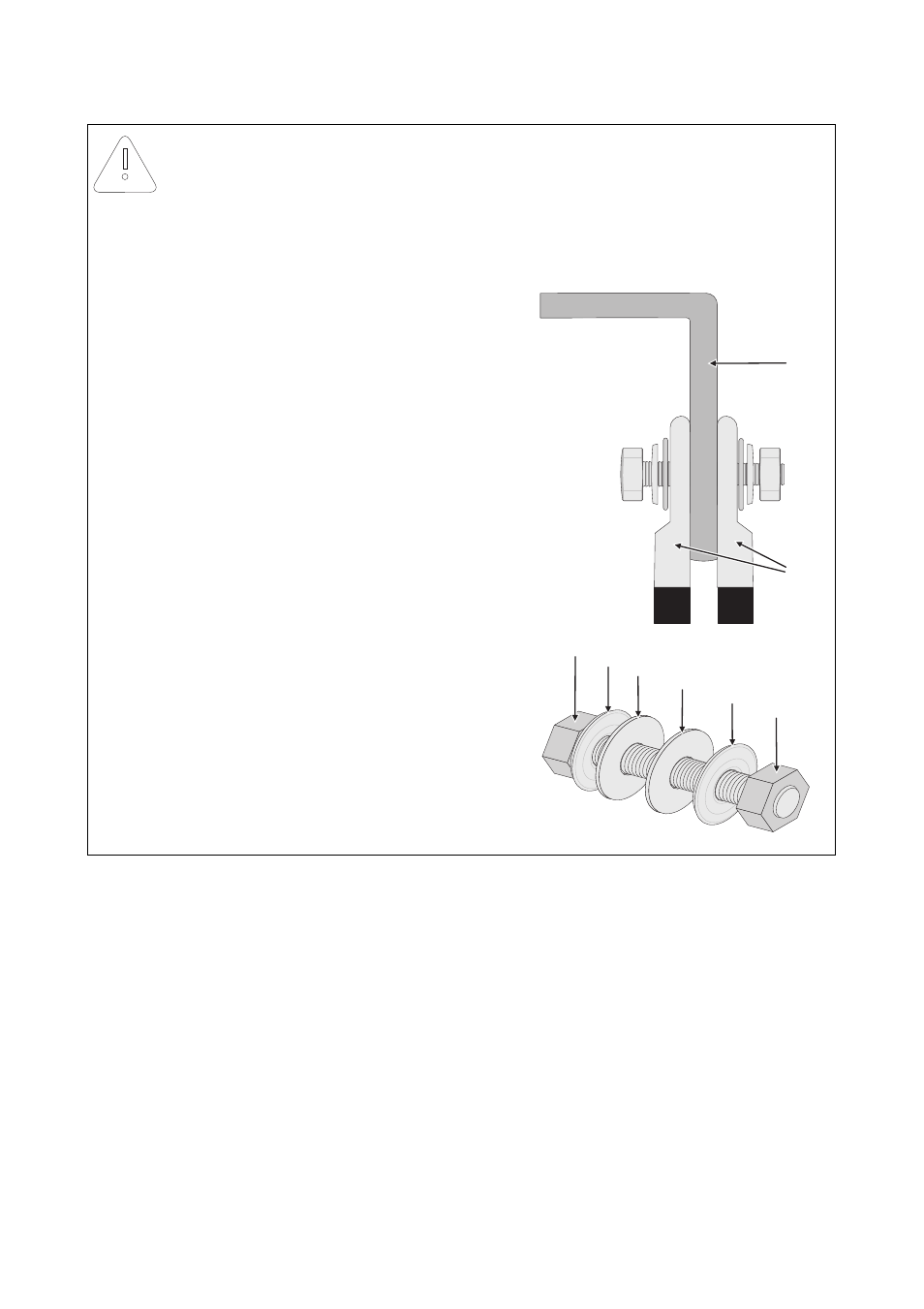

Al conectar el cable de potencia al choque del filtro senoidal, tenga en cuenta el siguiente
orden de conexión:
1. Tornillo
2. Disco tensor
3. Arandela
4. Terminal de cable
– Solo en el caso del cable de
potencia medio, éste se montará en
la parte trasera del punto de
conexión.
5. Punto de conexión filtro senoidal o
componente de potencia
• Terminal de cable
– Solo en el caso de los dos cables de
potencia externos, estos se montarán
en la parte delantera del punto de
conexión.
6. Arandela
7. Disco tensor
8. Tuerca
4
5
1 2
3
6
7
8
