Conexiones eléctricas internas SMA Solar Technology AG
48 SCxxxHE-IES104432 Instrucciones de instalación
5.6 Conexión de la comunicación con el elemento de
monitorización de aislamiento
El elemento de monitorización de aislamiento se encuentra en el armario de CC. El Sunny Central
Control se conecta al elemento de monitorización de aislamiento mediante una línea de datos de dos
conductores que ya está precableada. La conexión se realiza a través del bloque de bornes de
interconexión.
Controlador de aislamiento del fabricante Bender
Para la monitorización del aislamiento en el Sunny Central, puede montarse
opcionalmente un equipo del fabricante Bender. El equipo va acompañado de sus
correspondientes instrucciones de uso.
¡Precaución!
Daños en el cableado debido a una mala instalación.
• Tienda el cable de conexión en la canaleta.

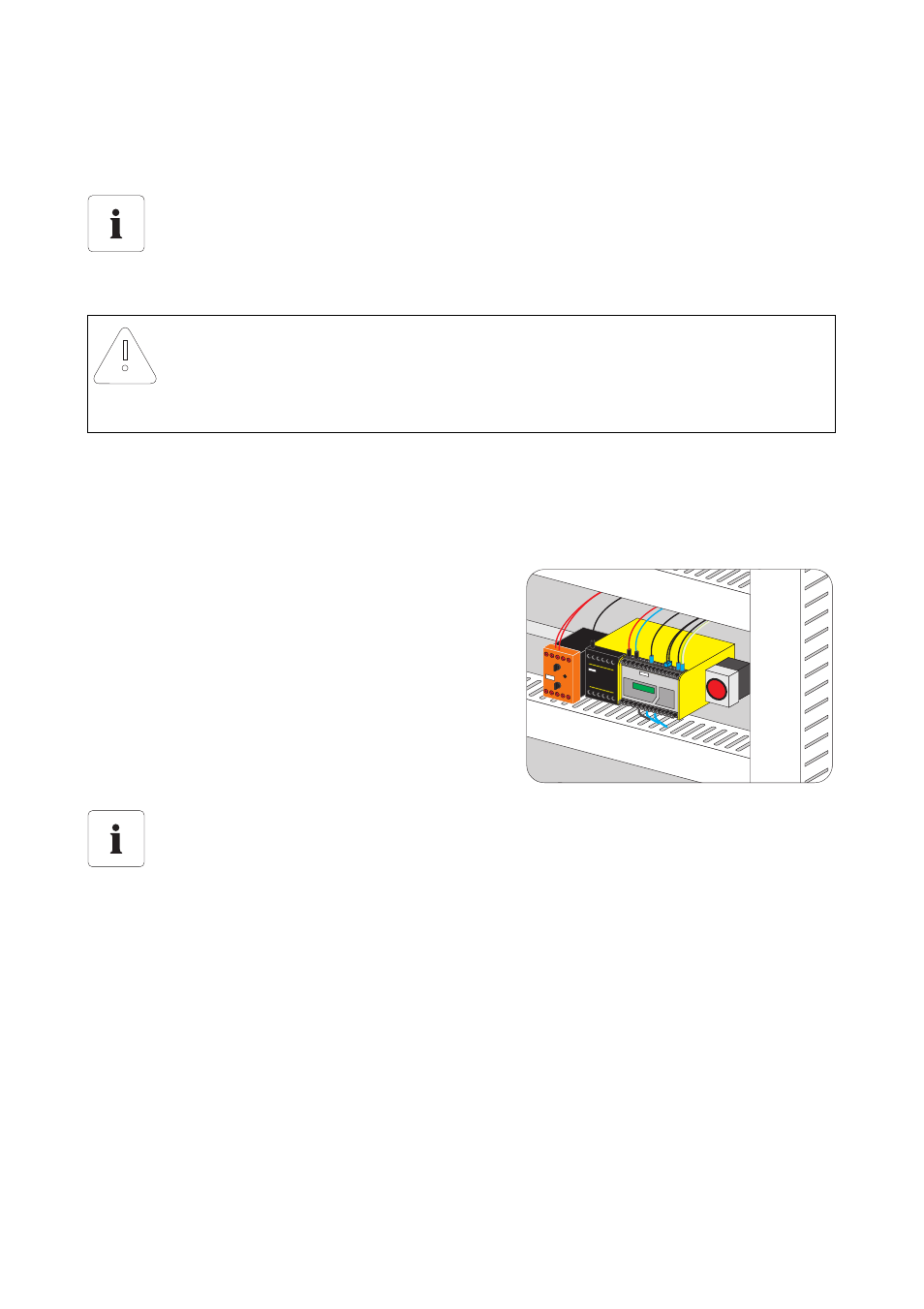

Monitorización de aislamiento con línea de datos
conectada en el Sunny Central.
Posición del borne de conexión del elemento de monitorización de aislamiento
Mediante la designación de los medios de producción y el esquema de conexiones
incluido puede determinarse con exactitud la ubicación de los bornes de conexión del
elemento de monitorización de aislamiento.
