SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SCxxxHE-IES104432 39
Pasos a seguir para el cableado eléctrico:
1. Conecte primero el componente de potencia inferior, después el medio y, por último, el
superior.
2. Con sujetacables, fije en las traviesas los 3 cables de potencia del conductor externo
correspondiente.
3. Haga pasar los cables de potencia por la pared lateral abierta por encima de las chapas del
armario y vuelva a introducirlos en la zona del armario de CA.
4. Recoja los cables de potencia de la zona inferior del armario de distribución, atados con
sujetacables en las chapas.
5. Conecte los 3 cables de potencia del conductor externo correspondiente al filtro senoidal.

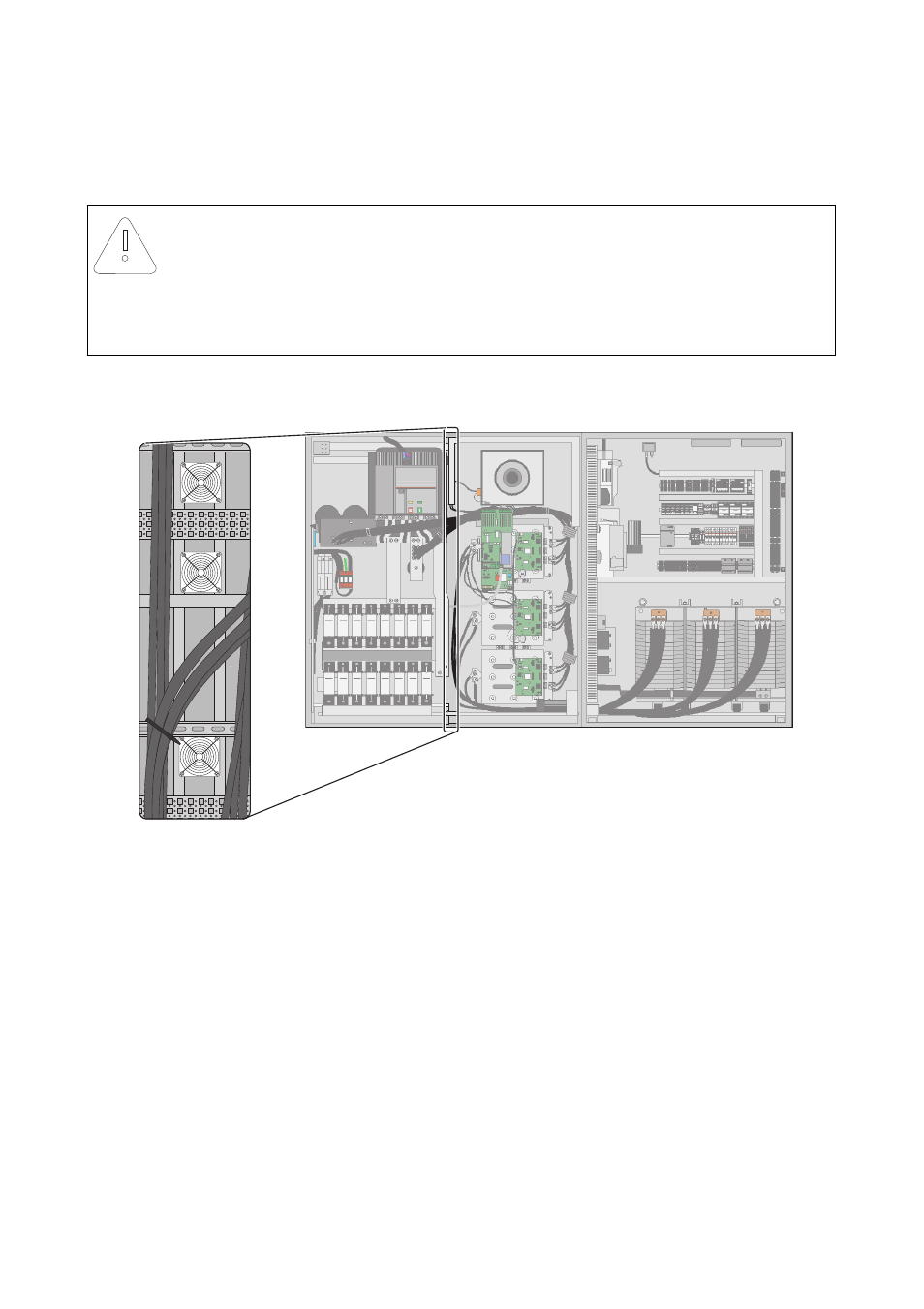

¡ATENCIÓN!
Calentamiento del Sunny Central mediante el cableado delante de los
ventiladores internos.
• Tender los cables de potencia a la izquierda y a la derecha de los tres ventiladores
internos en el sistema de armarios izquierdo para que no se vea afectada su función.
