Manual de instrucciones CVM k2
CALIDAD

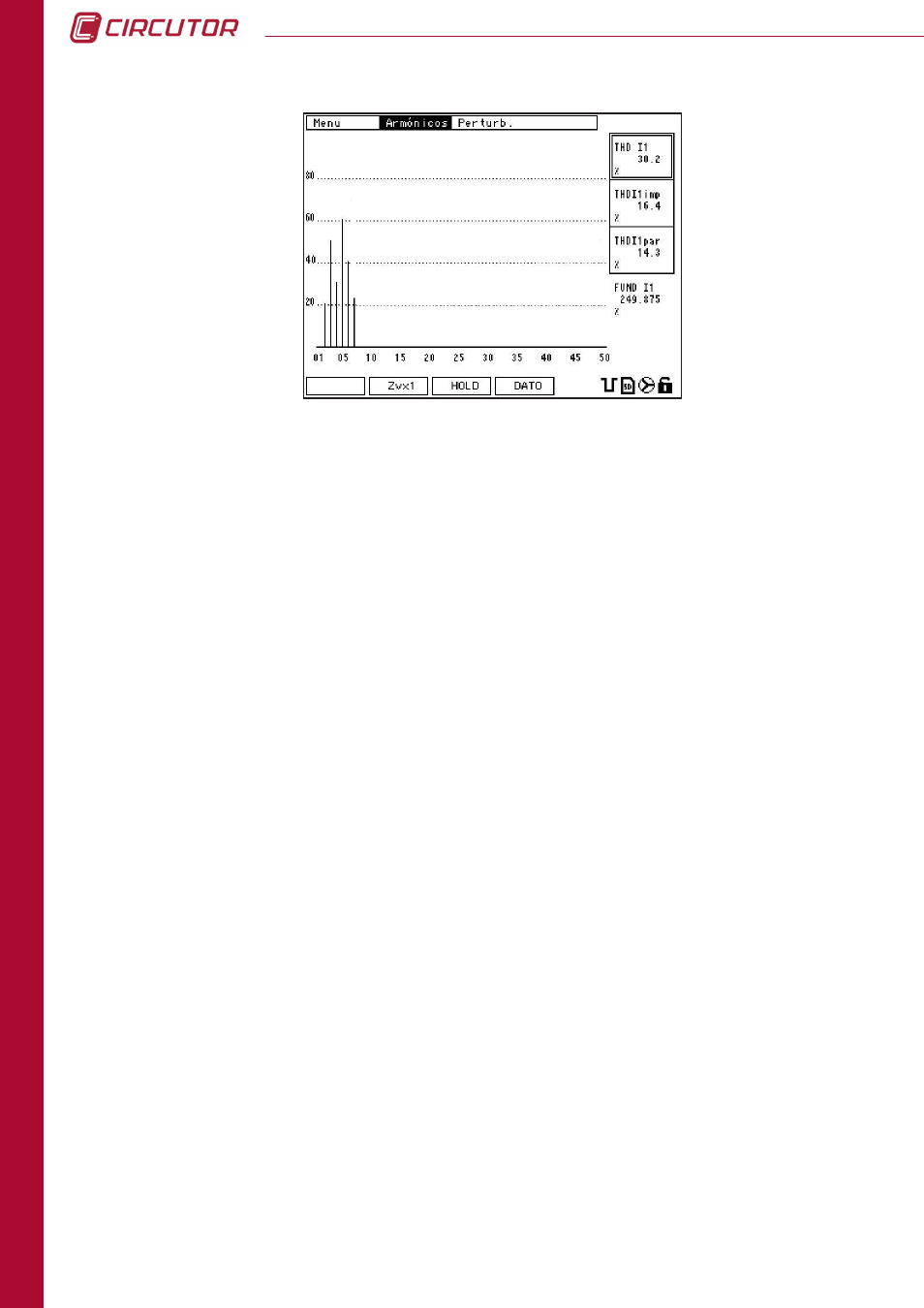

El menú de la pantalla gráfica contiene las diferentes opciones:
z vx1: Esta tecla, realiza un zoom vertical de la gráfica que tiene en pantalla.
Es un zoom cíclico con las opciones x1, x2, x4 y x10 y vuelve al principio.
hold : Detiene el refresco de la pantalla. Pulsando esta tecla, el menú de la parte inferior de
la pantalla cambia. Concretamente el botón (F3) run .
La tecla run permite volver al modo contínuo de visualización gráfica.
dato : Pulsando dato , retorna a la pantalla de visualización numérica de valores instantáneos
de descomposición armónica. (ver apartado 7.1.4)
Para seleccionar armónicos totales, impares o pares dentro de la pantalla gráfica, debe
desplazarse con las flechas arriba/abajo entre las 3 opciones de la parte derecha de la
pantalla.
El menú inferior de la pantalla gráfica es el mismo en las tres opciones. Sólo se puede cambiar
de menú volviendo a la pantalla de valores numéricos pulsando
dato .
Si desea ver gráficamente los valores de los armónicos de otra fase, debe ir a la pantalla de
valores numéricos, cambiar de fase a la deseada con la tecla
prox . y acceder a la pantalla
gráfica pulsando grap .
