4.7.3.4. Visualización de parámetros de la tarjeta
Para visualizar los parámetros de la tarjeta de entradas y salidas analógicas, debe entrar
en
MENU
, seleccionar
tarjetas
, y desplazarse hasta la tarjeta que corresponda para ver las
características.

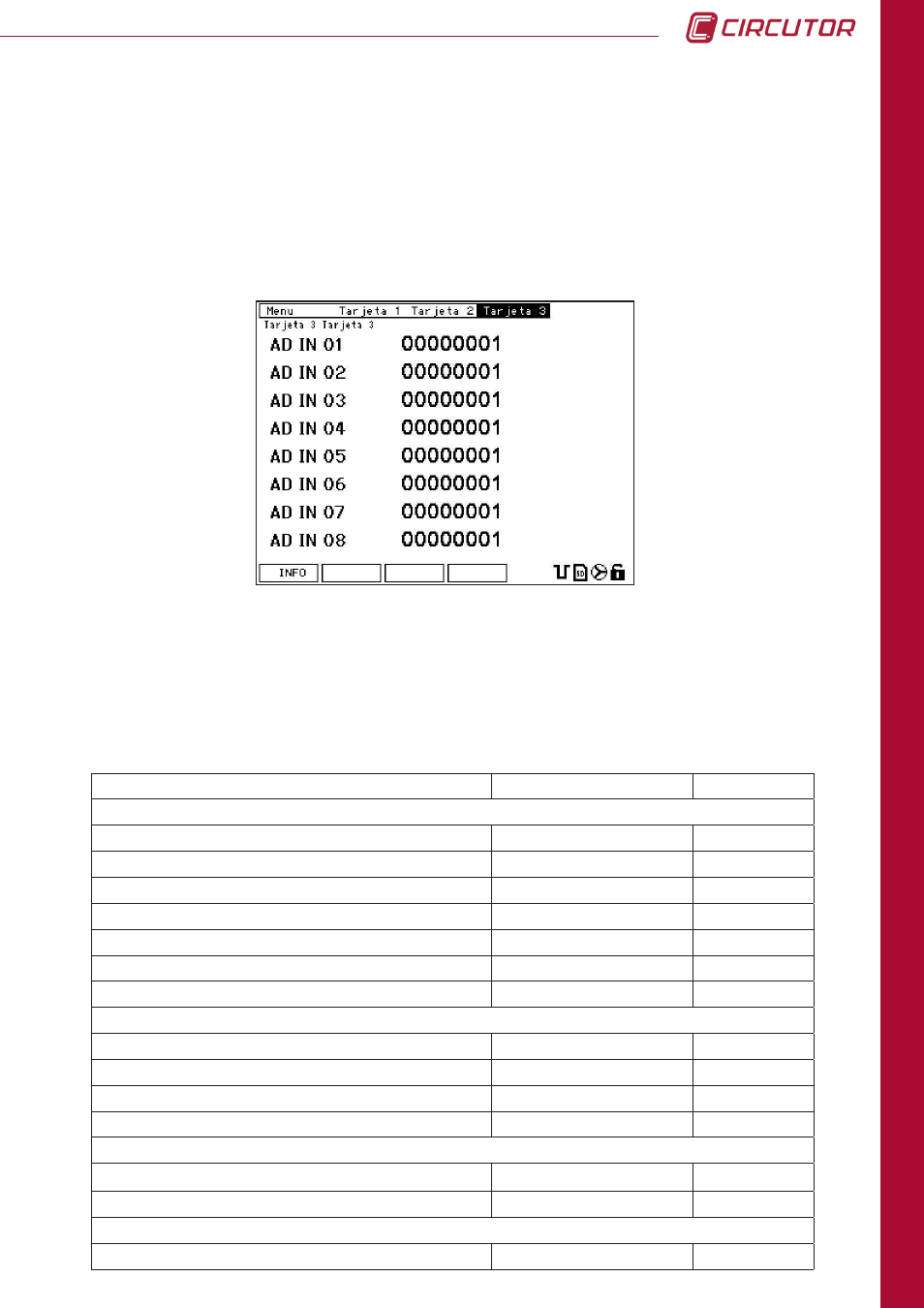

En este menú es posible visualizar el valor de cada una de las entradas de la tarjeta.
En la pantalla se muestra el valor de las entradas analógicas de la tarjeta, dependiendo de la
configuración que se haya asignado a cada una de ellas.
4.7.3.5. Características
CARACTERÍSTICA
VALOR
UNIDAD
SALIDAS ANALÓGICAS
Tensión máxima interna
12
VDC
Tensión máxima externa
24
VDC
Margen nominal de la salida
0/4 … 20
mA
Linealidad
1
%
Resistencia de carga
< 300
Ω
Resistencia de carga (alimentación externa)
600
Ω
Resolución
4.000
puntos
ENTRADAS ANALÓGICAS
Tipo de medida
Corriente
Margen nominal de la entrada
0 / 4 … 20
mA c.c
Precisión de la medida
1
%
Impedancia de entrada
200
Ω
CONEXIONADO
Sección en conductor (Cu)
0,05..1 (AWG 30...18)
mm
2
Par de apriete del borne
0,3
Nm
MECÁNICA
Protección bornes
IP 20
