Manual de instrucciones CVM k2
CONFIGURACIÓN

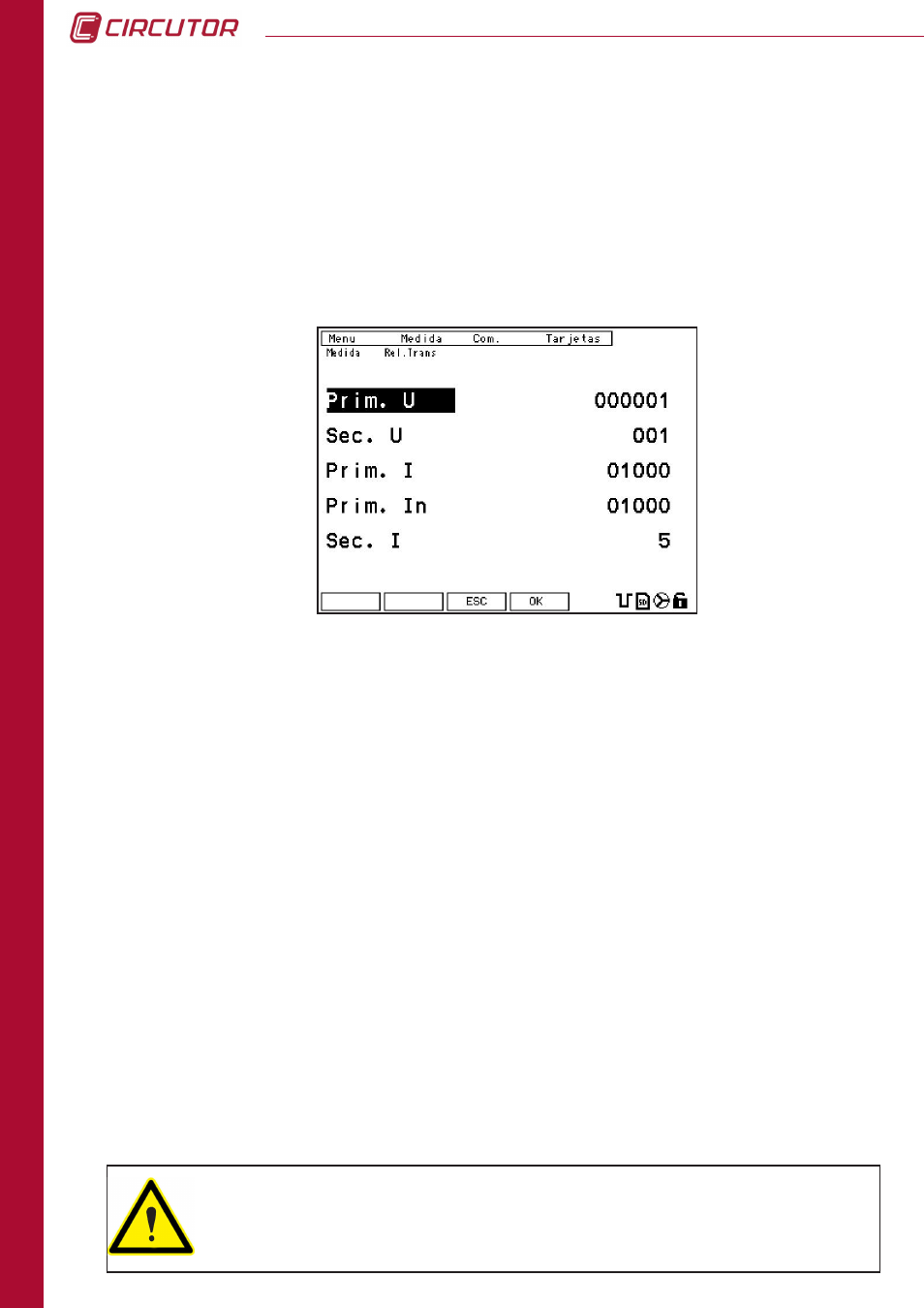

Los parámetros que se pueden configurar en esta pantalla son:
• PRIM. U. : Primario de los transformadores de tensión. En caso de no existir, debe
programarse 1 . El valor máximo configurable es 999999.
• SEC. U. : Secundario de los transformadores de tensión. En caso de no existir, debe
programarse 1 . El valor máximo configurable es de 3 dígitos 999.
• PRIM. I. : Primario del transformador de corriente. El valor máximo configurable es 30000.
• PRIM. I
n
. : Primario del transformador de corriente del neutro. El valor máximo
configurable es 30000.
El valor por defecto es 5 . Si desea que el CVMk2 muestre la corriente de
neutro calculada, debe configurar 0 .
• Sec. I. : Secundario del transformador de corriente. Puede programarse 5 ó 1 .
Para grabar los parámetros modificados, debe pulsar la tecla SET y posteriormente OK (F4)
antes de salir. En caso de no desear grabar los cambios, pulsar ESC (F3).
ADVERTENCIA: La visualización de la potencia del CVMk2 está limitada según
la fórmula:
(Prim V) x (Prim I) < 45.000.000
Una vez introducido el valor deseado en el campo se debe confirmar ese valor mediante la
tecla
SET y posteriormente con la tecla OK
El cursor se coloca en la primera línea de parámetros (en este caso, primario de tensión). Con
las flechas arriba-abajo, mueve el cursor hasta el parámetro deseado. Pulsar
SET para entrar
en el valor numérico que desea modificar. El cursor se coloca en el primer dígito de mayor
valor. Con las flechas izquierda / derecha cambia de dígito y con las flechas arriba / abajo,
incrementa o decrementa el valor del dígito.
