77
Manual de instrucciones CVM
k2
CONFIGURACIÓN
La pantalla muestra los mensajes:
Num. Perif
0
Estado Bus
ACTIVo
/
INACTIVO.
El número de periférico por defecto es
0
, pero cambia al iniciarse las comunicaciones al
configurado por el usuario según los selectores (Apartado 4.7.7.3).
El estado del bus, nos indica si está activo o inactivo.
4.7.7.3. Configuración de las comunicaciones

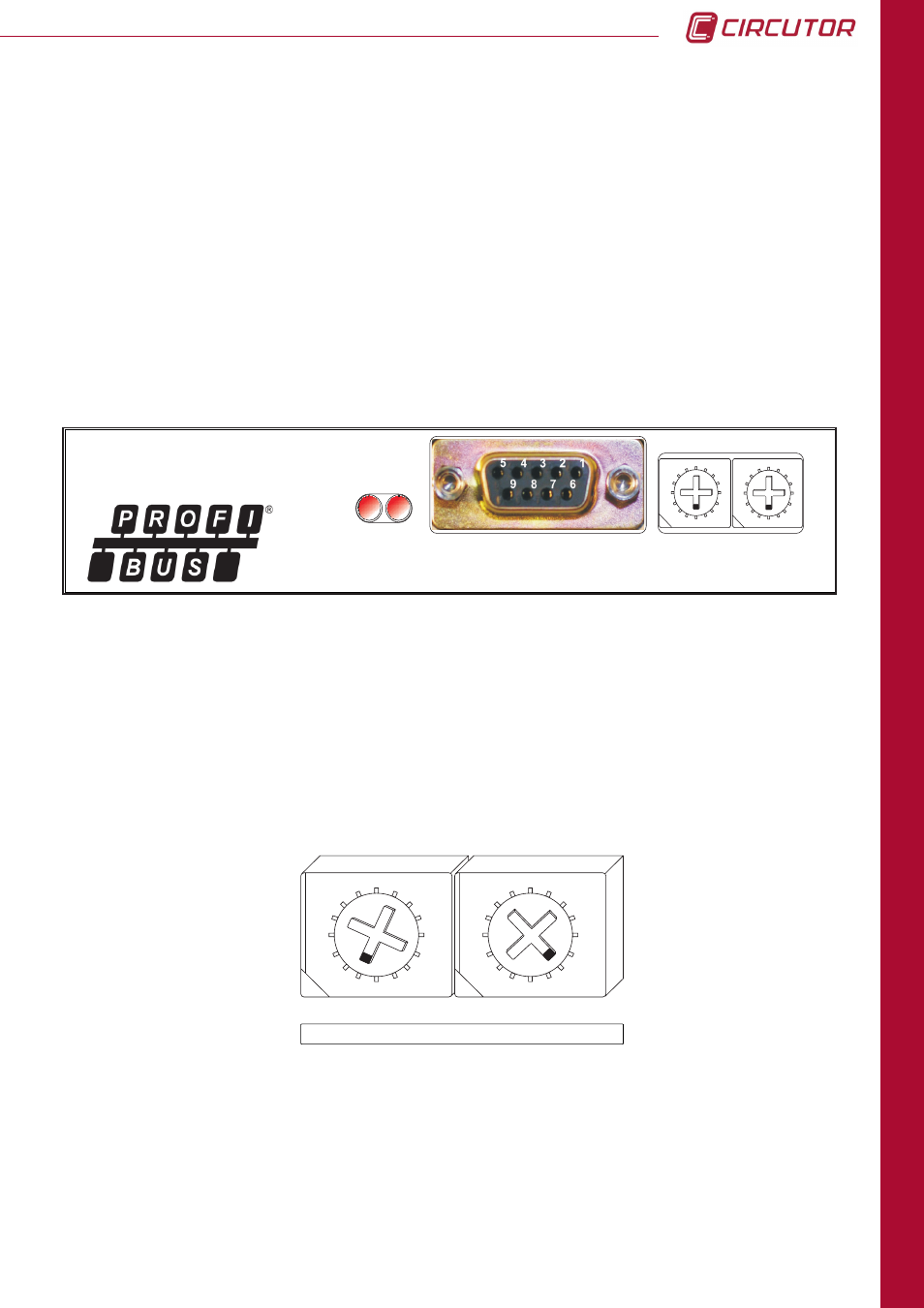

Para configurar el número de periférico en la tarjeta profibus se deben usar los selectores de
color azul de la tarjeta. Los selectores se identifican con HI el que corresponde a la parte alta
del valor en hexadecimal y LO el que corresponde a la parte baja.
Ver ejemplo de conversión en la siguiente figura:
A
C
D
E
F
0
1
2
3
4
5
6
7
8
9
B
A
C
D
E
F
0
1
2
3
4
5
6
7
8
9
B
SELECTOR HI = 1
SELECTOR LO
E
=
HEXADECIMAL 1E = DECIMAL 30
HI
LO
Card
Error
Bus
Error
Bus
Line
Hi
Lo
Slave ID
PROFIBUS-DP
EXPANSION
A
C
D
E
F
0
1
2
3
4
5
6
7
8
9
B
A
C
D
E
F
0
1
2
3
4
5
6
7
8
9
B
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Las velocidades que soporta la tarjeta de comunicaciones son las siguientes:
- 19,2 kbs
- 1500 kbs
- 93,75 kbs
- 3000 kbs
- 187,5 kbs
- 6000 kbs
- 500 kbs
- 12000 kbs
