2.3 MÉTODOS DE INSTALACIÓN
Las figuras muestran como se instala la parte frontal
(pantalla), en un agujero de 92 x 92 mm, diámetro
103 mm y de 138 x 138 mm.
Después de insertar el frontal, colocar el aro de
fijación, asegurándose de que las pestañas están
desbloqueadas (ver procedimiento) y de que la
flecha blanca que nos indica la salida del cable de
comunicaciones y alimentación de la pantalla RJ-45,
coincide con la flecha del equipo de medida.
2.3.1 PROCEDIMIENTO
Las pestañas son los elementos de fijación del equipo
al panel. Es importante a la hora de fijar el equipo que
las pestañas estén libres, desbloqueadas, de forma que
a medida que se presiona el aro, vayan saltando los
dientes de la cremallera de fijación. Del mismo modo,
para desmontar el visualizador del panel, las pestañas
deben bloquearse, es decir, abrirse, antes de proceder
al desmontaje.

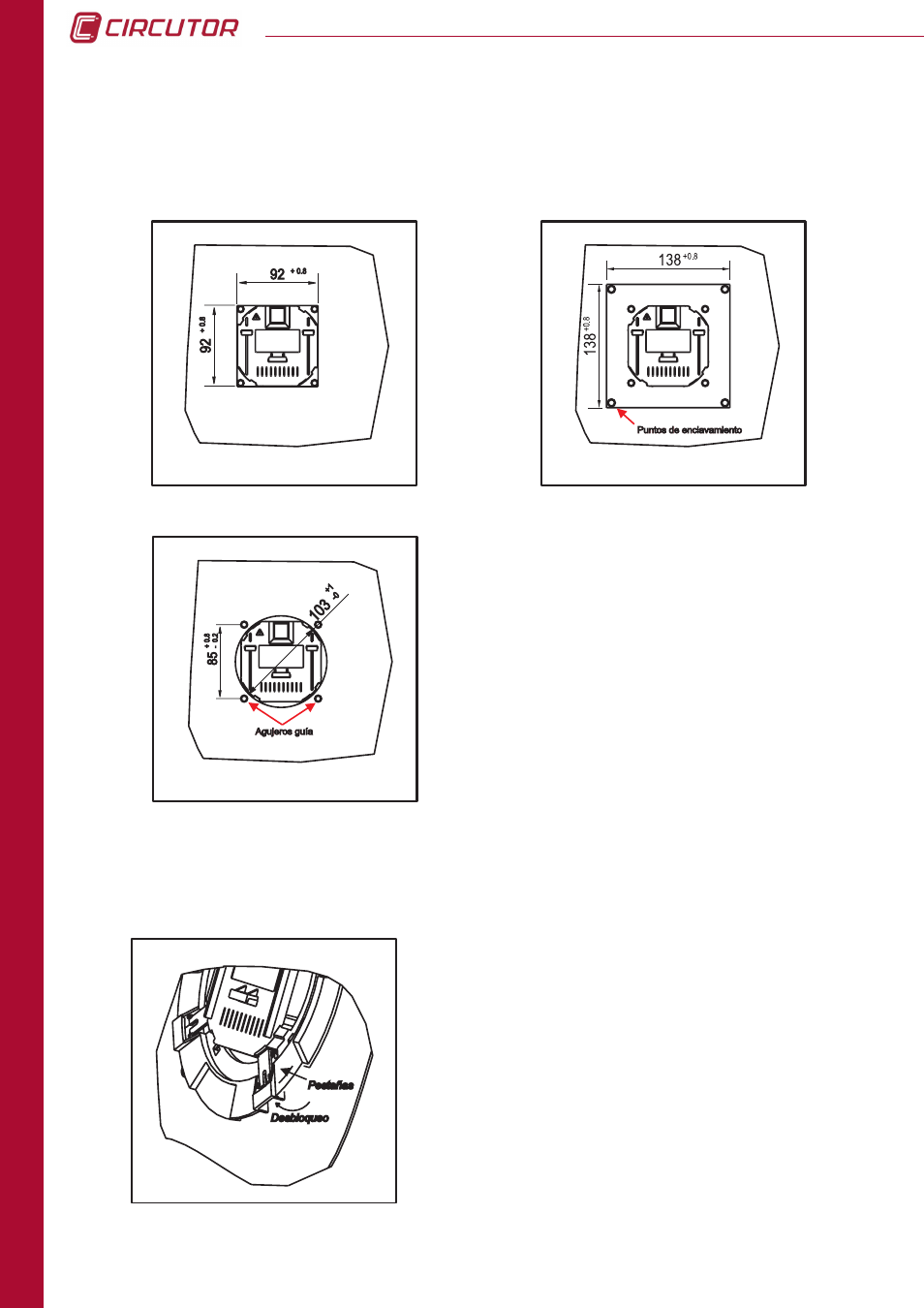

Las figuras muestran las diferentes posibilidades de instalación que permite el diseño de la
pantalla. El diseño del equipo permite la instalación en panel en taladros de (92 +0,8 + 92 +0,8
mm, 138 +0,8 + 138 +0,8 mm y redondos de 103 mm de diámetro.
