Manual de instrucciones CVM k2
CONFIGURACIÓN
4.7.6.2. Configuración de las salidas analógicas ± 5mA

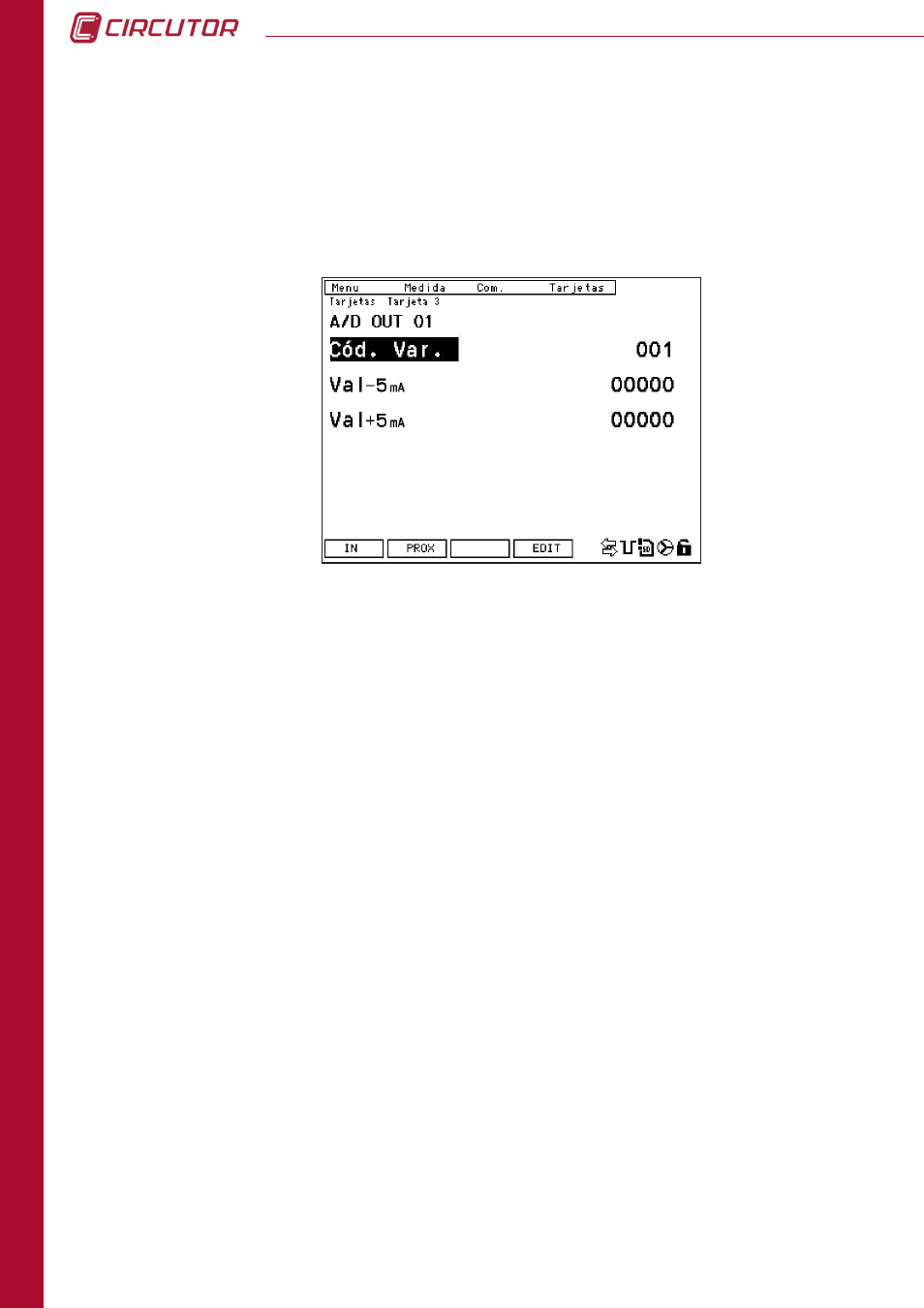

La pantalla de configuración de las salidas analógicas de la tarjeta es como muestra la
figura:
Los parámetros de configuración de las salidas analógicas son:
COD.var : Código de la variable eléctrica instantánea que se desea asignar a la salida
(ver capítulo 8.3 Mapa de memoria Modbus para ver los códigos de todas las
variables). No se permite código de energía.
val -5 mA : Selección del valor inferior de la escala para la salida de -5 mA.
val +5 mA : Selección del valor del fondo de escala para la salida de 5 mA.
Las teclas de función nos muestran las siguientes opciones en el modo de edición:
ESC : Salir de la pantalla actual sin salvar los cambios.
OK : Confirma y graba los cambios realizados.
Las diferentes teclas que aparecen en esta pantalla son:
prox : Incrementa el número de salida hasta un máximo de 4 ( A/D OUT 04 ). Pulsando
nuevamente retorna a la salida 01 ( A/D OUT 01 ).
dIg : Desde cualquier pantalla, pulsar esta tecla para ir a pantalla de configuración de las
alarmas. (Apartado 4.7.6.3 Configuración de las alarmas)
EDIT : Pulsar para acceder al menú de edición. Con las flechas de desplazamiento se
selecciona el parámetro que se desea modificar (en negrita). Entrar pulsando SET .
