Manual de instrucciones CVM
k2
CONFIGURACIÓN
CARACTERÍSTICAS
VALOR
UNIDAD
ENTRADAS LÓGICAS
Tipo de entrada
Libre de tensión / NPN
Tipo de acoplamiento
Entrada optoaislada
Tensión máxima
24
Vdc
I
on
< 8
mA
Consumo entrada
< 0,5
W
Tiempos mínimos
t
on
40
ms
t
oFF
40
ms
SALIDA ESTÁTICA
Tensión nominal
150 / 250
VDC / VAC
Corriente nominal
< 100
mA
Corriente máxima
< 150
mA
Potencia máxima de disipación
0.8
W
Máxima R
on
25
Ω
CONEXIONADO
Sección en conductor (Cu)
0,05..1 (AWG 30...18)
mm
2
Par de apriete del borne
0,3
Nm
4.7.1.6. Características tarjeta 8E / 8S.
4.7.1.5. Visualización de parámetros de la tarjeta 8E / 8S digitales.
Para visualizar los parámetros de la tarjeta de memoria, debe entrar en
MENU
, seleccionar
tarjetas
, y desplazarse hasta la tarjeta que corresponda para ver las características.

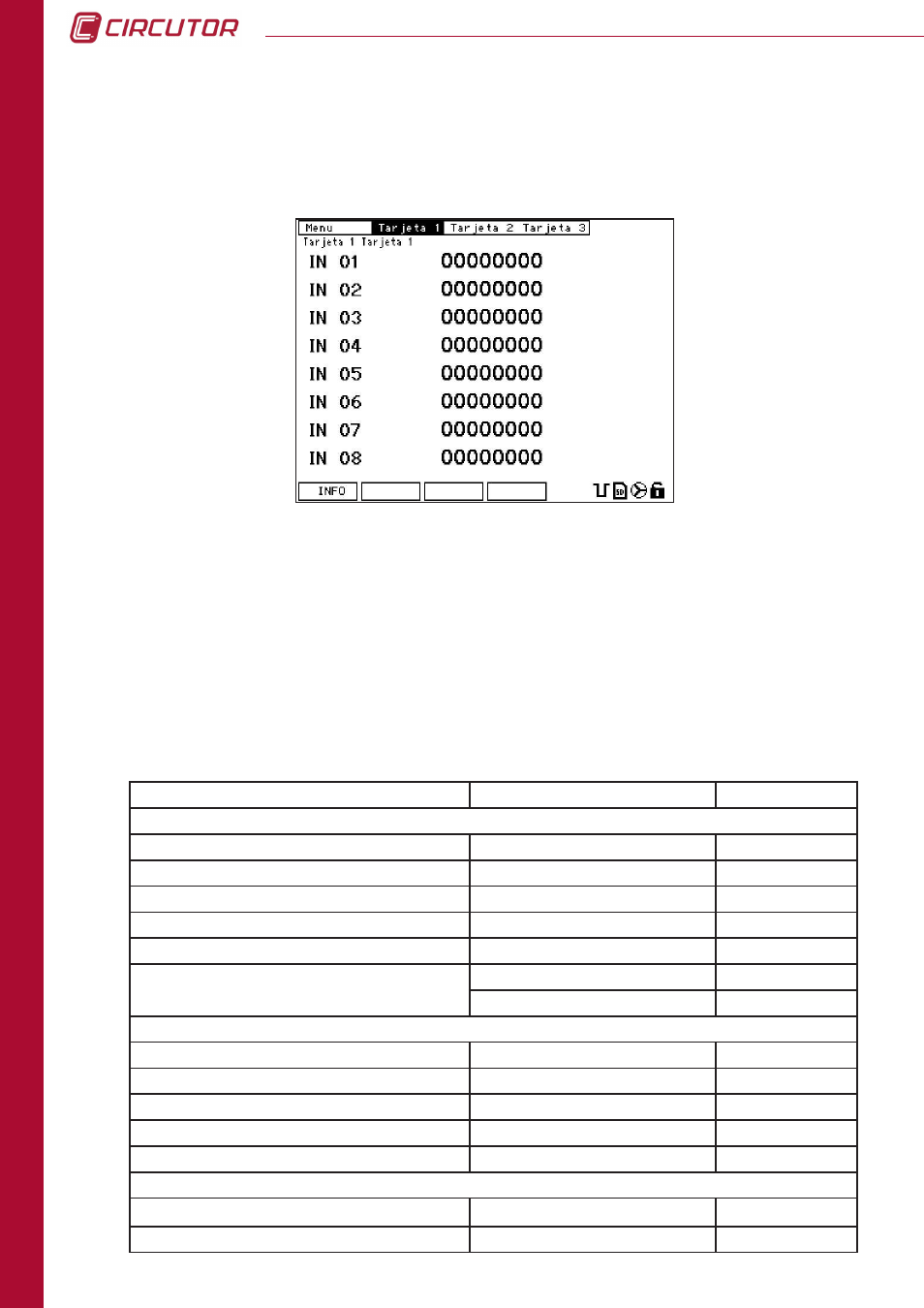

En la figura se muestra el estado de las entradas digitales o el número de impulsos que
ha recibido en cada una de las entradas, dependiendo de la configuración que tengan las
entradas.
