Manual de instrucciones CVM k2
VISUALIZACIÓN

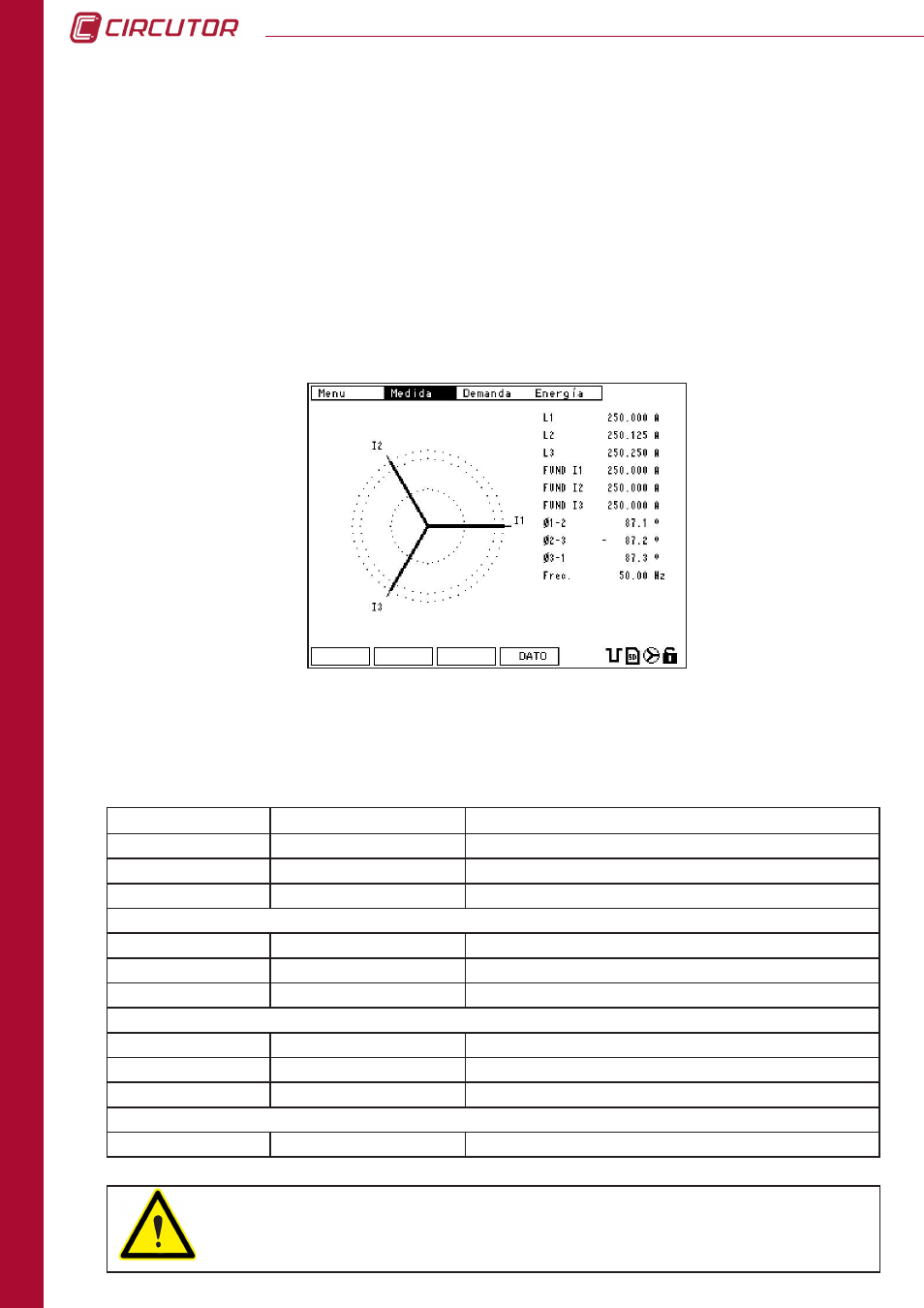

6.1.4.2 Visualización de fasores de corriente
En esta figura, se muestran los fasores de forma gráfica. También se muestra una tabla con
los valores numéricos más representativos.
TEXTO VALOR (P.E.) DESCRIPCIÓN
L1 240.0 Valor eficaz de la fase 1
L2 239.8 Valor eficaz de la linea 2
L3 240.1 Valor eficaz de la linea 3
FUND I1 235.2 Valor de la fundamental de la fase 1
FUND I2 233.5 Valor de la fundamental de la fase 2
FUND I3 235.6 Valor de la fundamental de la fase 3
Ø 1-2 120.4 º Desfase angular entre fases 1 y 2
Ø 2-3 120.4 º Desfase angular entre fases 2 y 3
Ø 3-1 119.2 º Desfase angular entre fases 3 y 1
Frec. 50.14 Frecuencia de las fases (fase 1)
ATENCIÓN: Sólo desde la pantalla de visualización numérica, (6.1.4) puede
desplazarse por el menú superior con las flechas de desplazamiento lateral.
hold : Realiza una captura de la forma de onda que se esta visualizando.
La tecla run , permite volver al modo continuo de visualización de la forma de onda.
fase : Muestra la pantalla gráfica de fasores. En la pantalla de fasores sólo muestra
dato (F4) en el menú inferior. Pulsando dato , se vuelve a la pantalla de
visualización numérica de valores instantáneos de las variables. (ver apartado 6.1.4)
