74
Manual de instrucciones CVM k2
CONFIGURACIÓN

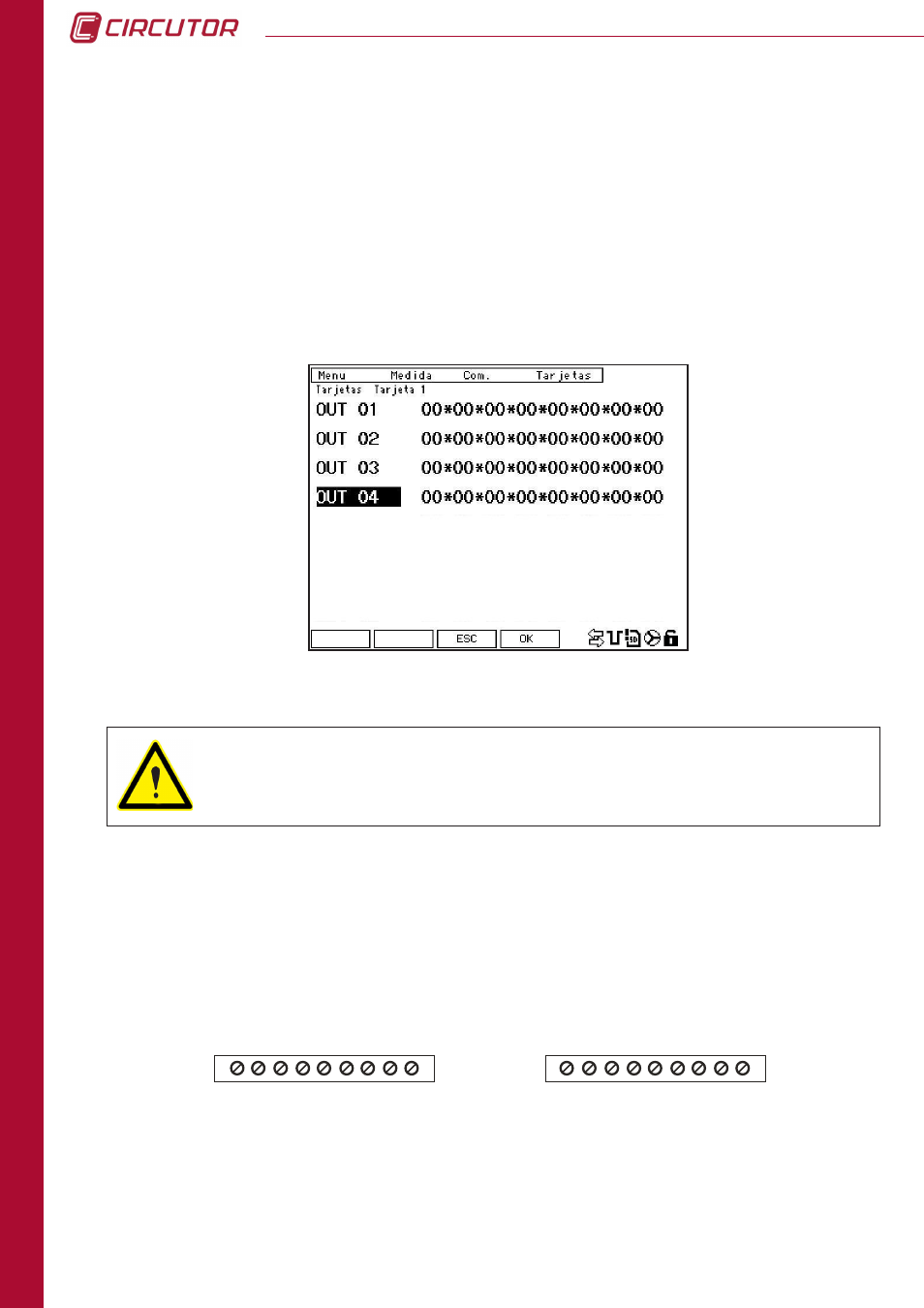

4.7.6.4. Configuración de salidas transistor
En esta pantalla se configuran las ecuaciones de las alarmas que se aplican para activar las
salidas del equipo. Es posible configurar ecuaciones con funciones AND (*) y/o OR (+) entre
una o varias de las 16 alarmas configuradas previamente (ver apartado 4.7.6.3 Configuración
de alarmas), para activar cada una de las 4 salidas transistor del equipo.
Para modificar los parámetros de la configuración de la tarjeta, se debe pulsar la tecla EDIT
(F4). Seleccionar la salida que se desea configurar y pulsar SET para entrar en edición.
ATENCIÓN: El valor 00 en la ecuación de activación de las salidas, significan que
no debe hacer nada, por lo que sólo se deberían encontrar al final de la ecuación.
De encontrarse al principio, el CVMk2 no realizará el cálculo ni la activación de
la salida correspondiente
1
SALIDAS A SALIDAS T.
2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
1- COMUN
2- Salida Analogica 1
3- COMUN
4- Salida Analogica 2
5- COMUN
6- Salida Analogica 3
7- COMUN
8- Salida Analogica 4
9- No se usa
1- COMUN
2- COMUN
3-
4-
5-
6-
7-
8-
9- Salida transistor 4
COMUN
COMUN
COMUN
Salida transistor 1
Salida transistor 2
Salida transistor 3
El conexionado de las entradas y salidas de la tarjeta según se muestra en el esquema:
4.7.6.5. Conexionado salidas.
