Manual de instrucciones CVM k2
CONFIGURACIÓN
4.7.1.5. Visualización de parámetros de la tarjeta
Para visualizar los parámetros de la tarjeta de memoria, debe entrar en MENU , seleccionar
tarjetas , y desplazarse hasta la tarjeta que corresponda para ver las características.

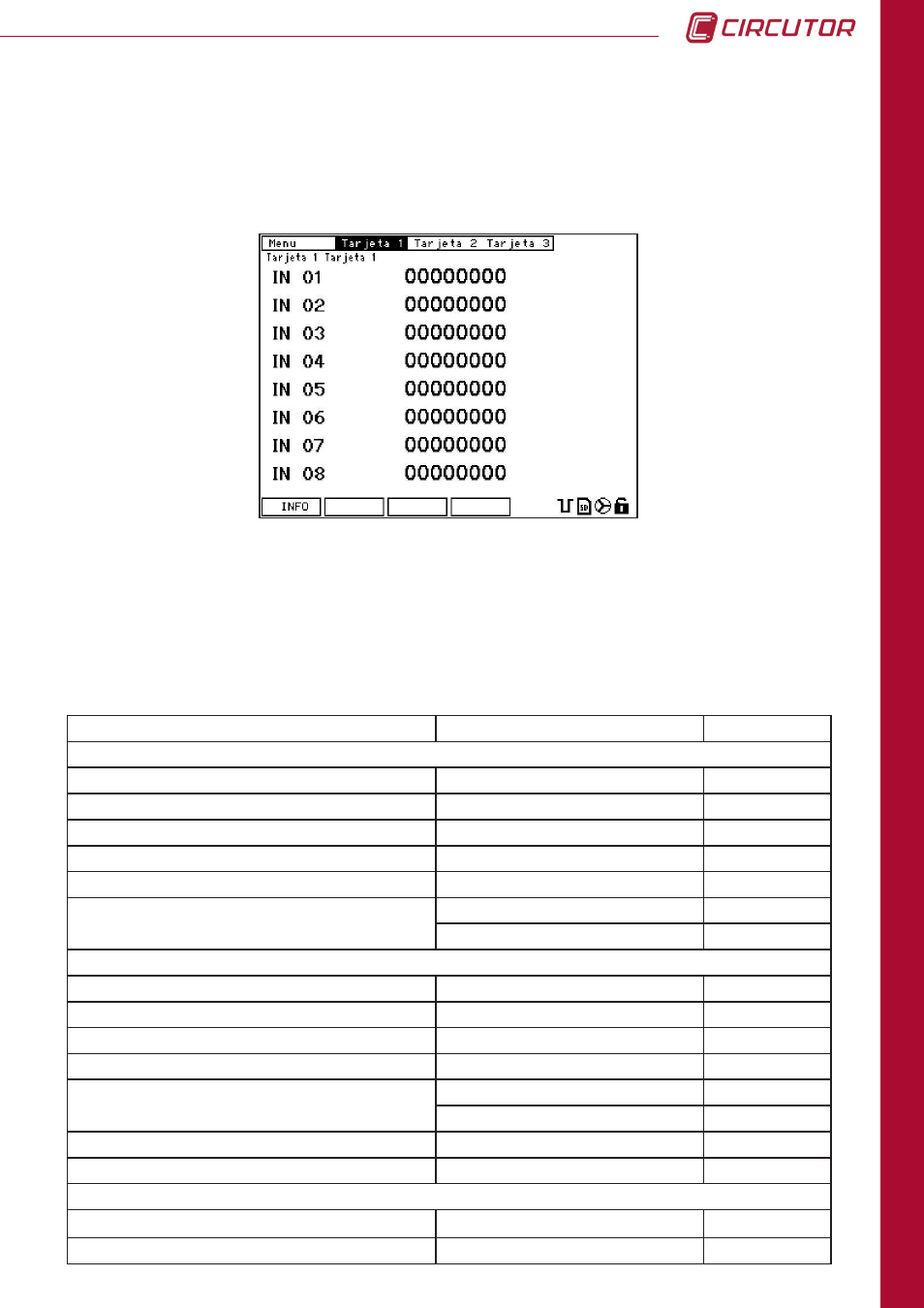

En la figura se muestra el estado de las entradas digitales o el número de impulsos que
ha recibido en cada una de las entradas, dependiendo de la configuración que tengan las
entradas.
4.7.2.6. Características.
CARACTERÍSTICAS VALOR UNIDAD
ENTRADAS LÓGICAS
Tipo de entrada Contacto libre tensión
Tipo de acoplamiento Entrada optoaislada
Tensión máxima 24 VDC
I
on
< 8 mA
Consumo por entrada < 0,5 W
Tiempos mínimos t
on
/ t
oFF
t
on
40 ms
t
off
40 ms
SALIDA RELÉ
Tensión nominal 230 / 125 VAC / VDC
Corriente nominal 6 / 1,5 AAC / ADC
Carga máxima VAC 250 / 6 VAC / AAC
Carga máxima VDC 30 / 6 VDC / ADC
Carga mínima del relé
1 VAC / VDC
1 mA
Vida mecánica 5 x 10 6 ciclos
Vida eléctrica en carga nominal NA:5 x 10 4 , NC:3 x 10 4 ciclos
CONEXIONADO
Sección en conductor (Cu) 0,05..1 (AWG 30...18) mm 2
Par de apriete del borne 0,3 Nm
