89
Manual de instrucciones CVM k2
VISUALIZACIÓN
La información que muestra la pantalla de información del sistema de medida es:
Los menús que parecen sobre las teclas teclas de función son:
exit : (F1) Para salir de las pantallas de información del sistema. Pulsando esta tecla
vuelve a la pantalla principal de medida desde la que ha accedido.

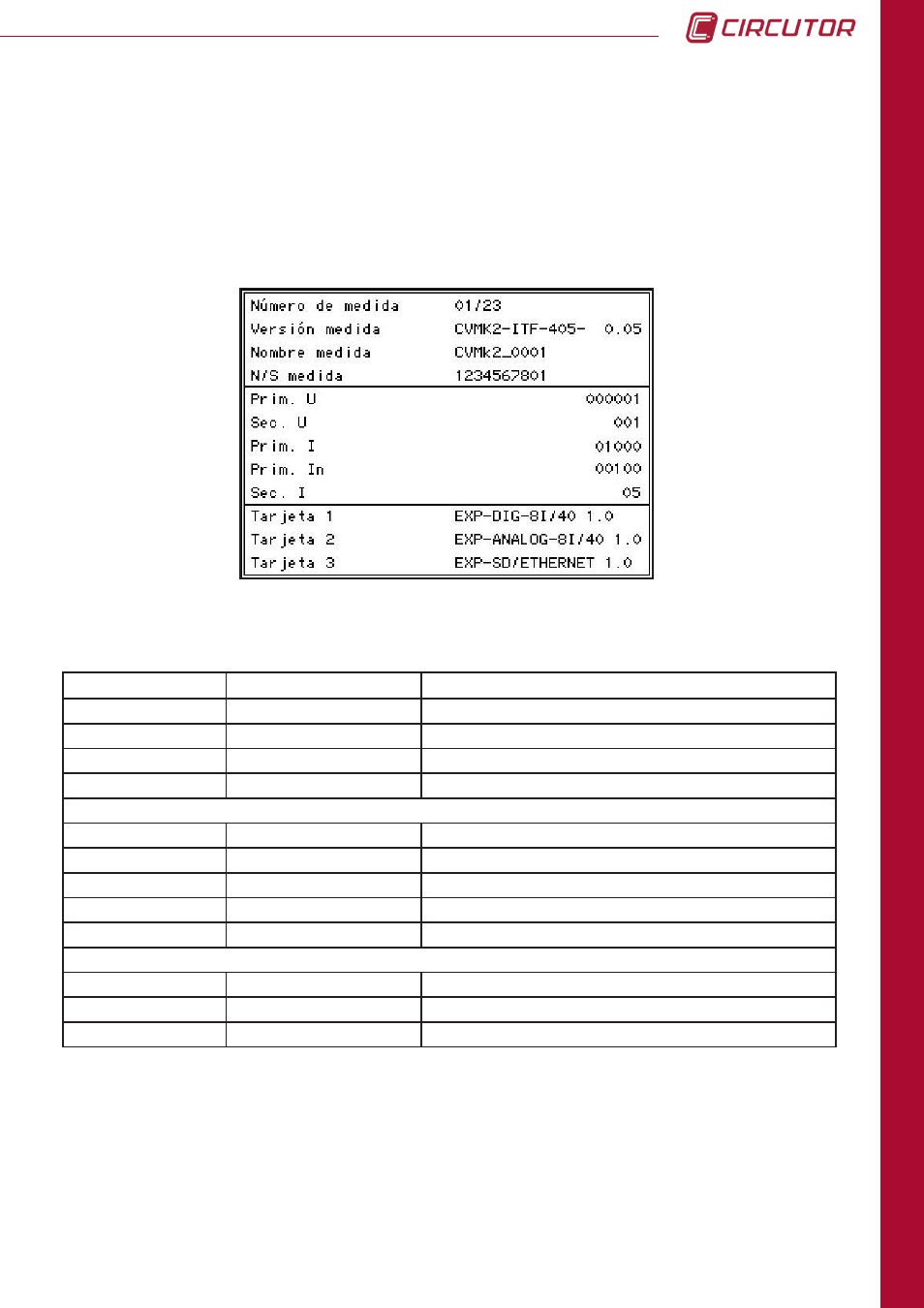

med : (F2) Información del sistema.
Muestra la pantalla de configuración del módulo de medida.
TEXTO VALOR DESCRIPCIÓN
Número de medida 01 / 01 Número del módulo / módulos totales conectados
Versión medida CVMk2-ITF-405-*** modelo de módulo y versión de firmware del mismo.
Nombre medida GENERAL Nombre editado para el módulo de medida.
N/S medida ************** Número de serie del módulo.
Prim. U 0000001 Primario de trafo de tensión programado.
Sec. U 001 Secundario de trafo de tensión programado.
Prim. I 00500 Primario de trafo de corriente programado.
Prim. In 00005 Primario de trafo de corriente de Neutro programado
Sec. I 5 Secundario de trafo de corriente programado.
Tarjeta 1 NONE*********- No se detecta ninguna tarjeta en el slot 1.
Tarjeta 2 EXP-DIG-8I/4O 1.0 Detectada tarjeta de entradas digitales/salidas relé.
Tarjeta 3 EX-SD/ETHERNET 1.0 Detectada tarjeta de memoria μSD y ethernet.
En esta pantalla, los menús que parecen sobre las teclas teclas de función son:
exit : (F1) Para salir de las pantallas de información del sistema. Pulsando esta tecla
vuelve a la pantalla principal de medida desde la que ha accedido.
disp : (F2) Pulsando esta tecla vuelve a la pantalla anterior donde se muestran los
parámetros de configuración de la pantalla.
