Manual de instrucciones CVM k2
INST
ALACIÓN
BORNE DESCRIPCIÓN
1 Conexión S1 de transformador de corriente de la fase L1
2 Conexión S2 de transformador de corriente de la fase L1
3 Conexión S1 de transformador de corriente de la fase L2
4 Conexión S2 de transformador de corriente de la fase L2
5 Conexión S1 de transformador de corriente de la fase L3
6 Conexión S2 de transformador de corriente de la fase L3
7 Conexión S1 de transformador de corriente de Neutro
8 Conexión S2 de transformador de corriente de Neutro
9 Entrada tensión de la fase L1
10 Entrada tensión de la fase L2
11 Entrada tensión de la fase L3
12 Entrada tensión V
REF
(GND)
13 Entrada tensión NEUTRO

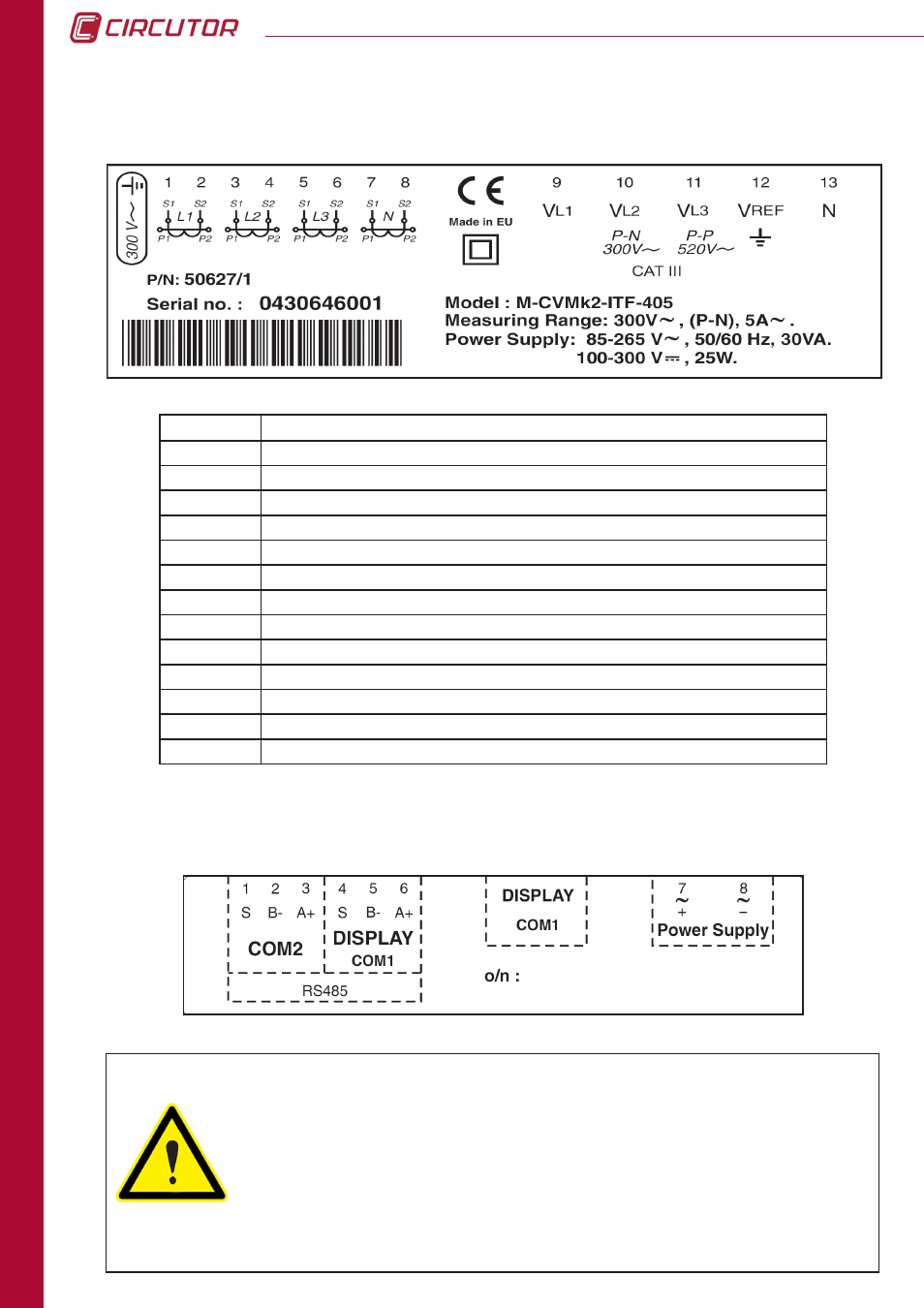

2.5.1 ETIQUETA DE CONEXIÓN DE TENSIONES Y TI
2.5.2 ETIQUETA DE ALIMENTACIÓN Y COMUNICACIONES
2.5 DESCRIPCIÓN BORNES
El equipo debe protegerse con un fusible externo, modelo HTK-1 de
Bussmmann, o similar, 600V 1A. Debe estar provisto de un interruptor
magneto térmico o dispositivo equivalente, para poder desconectar
el equipo de la red de alimentación. El circuito de alimentación y de
medida de tensión se conecta con cable de sección mínima 1 mm 2 .
(AWG 17). La línea de conexión del secundario del transformador de
corriente debe tener una sección mínima de 2 mm 2 . (AWG 14 Cu) y
soportar un mínimo de 60 ºC.
