Manual de Instrucciones
CVM-B100 - CVM-B150
5�5�3�7�- Módulos de expansión Datalogger
La pantalla de la
, es una de las pantallas de visualización de la información del
módulo de almacenamiento de datos Datalogger.

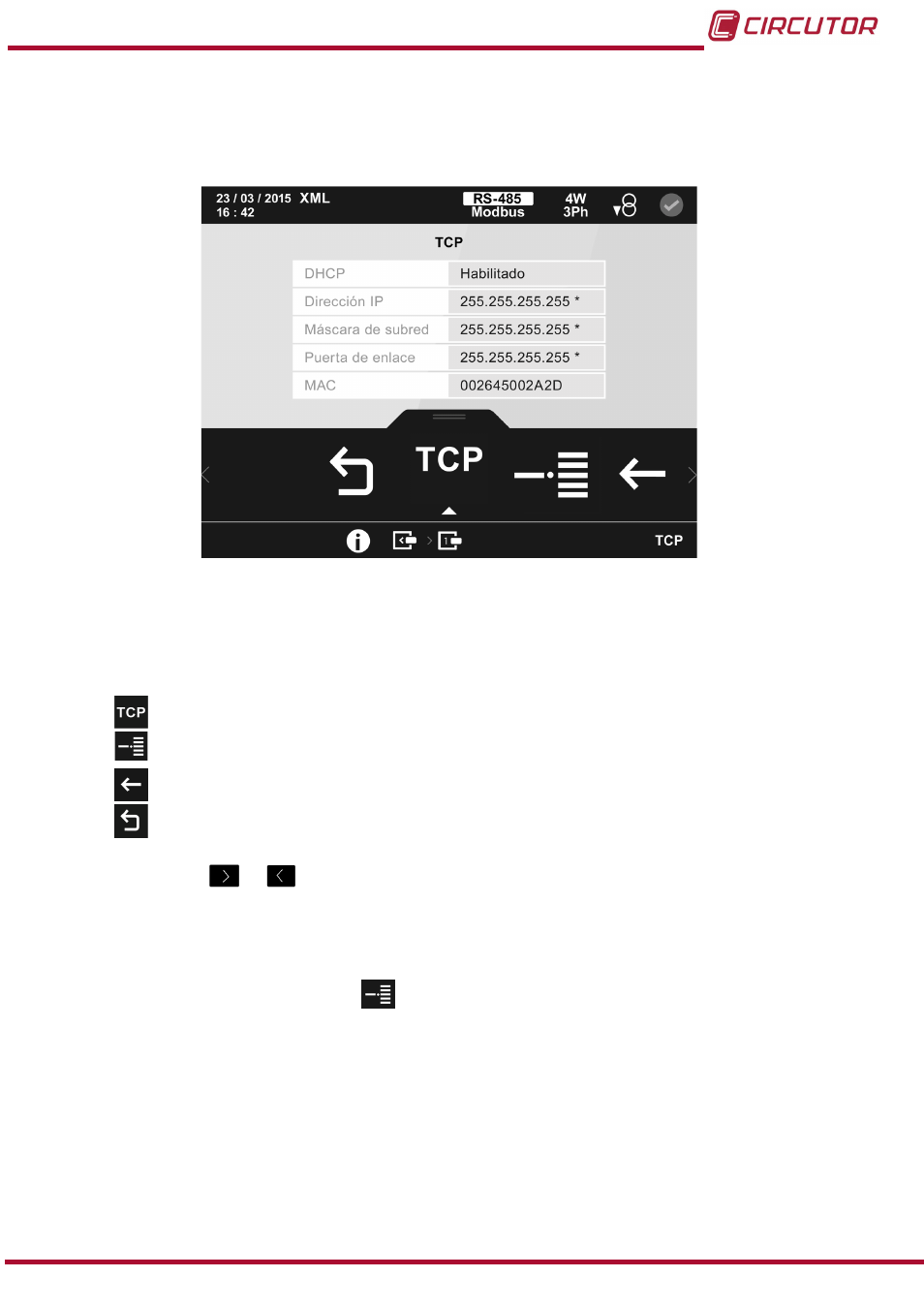

Figura 108: Pantalla de información del módulo Modbus Datalogger (TCP)
En esta pantalla se visualiza como se ha configurado la comunicación TCP del módulo.
En el área inferior aparecen las siguientes opciones:
TCP, para visualizar como se han configurado las comunicaciones TCP.
Puerto, para visualizar como se ha configurado el puerto.
Volver, vuelve a la pantalla de información de los módulos de expansión,
Figura 98
.
Menú Principal, volver al menú principal,
Figura 25
.
Utilizar las teclas
y
para seleccionar entre las diferentes opciones.
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
Al seleccionar la opción
Puerto,
, se visualiza la pantalla de la
, con la
información del número de puerto y la versión de Embedded y del Power Studio.
