CIRCUTOR CVM-B Series - Manual (Página 166)

166
CVM-B100 - CVM-B150
Manual de Instrucciones
5�6�17�3�- Configuración de las entradas digitales, modo estado lógico.
Una vez seleccionada la configuración de una entrada en modo lógico se selecciona la entrada
que se quiere configurar en este modo:
Entrada digital 1.
Entrada digital 2.
Al seleccionar la entrada a configurar, mediante la tecla ( Figura 136) , se puede programar
la lógica de la entrada.

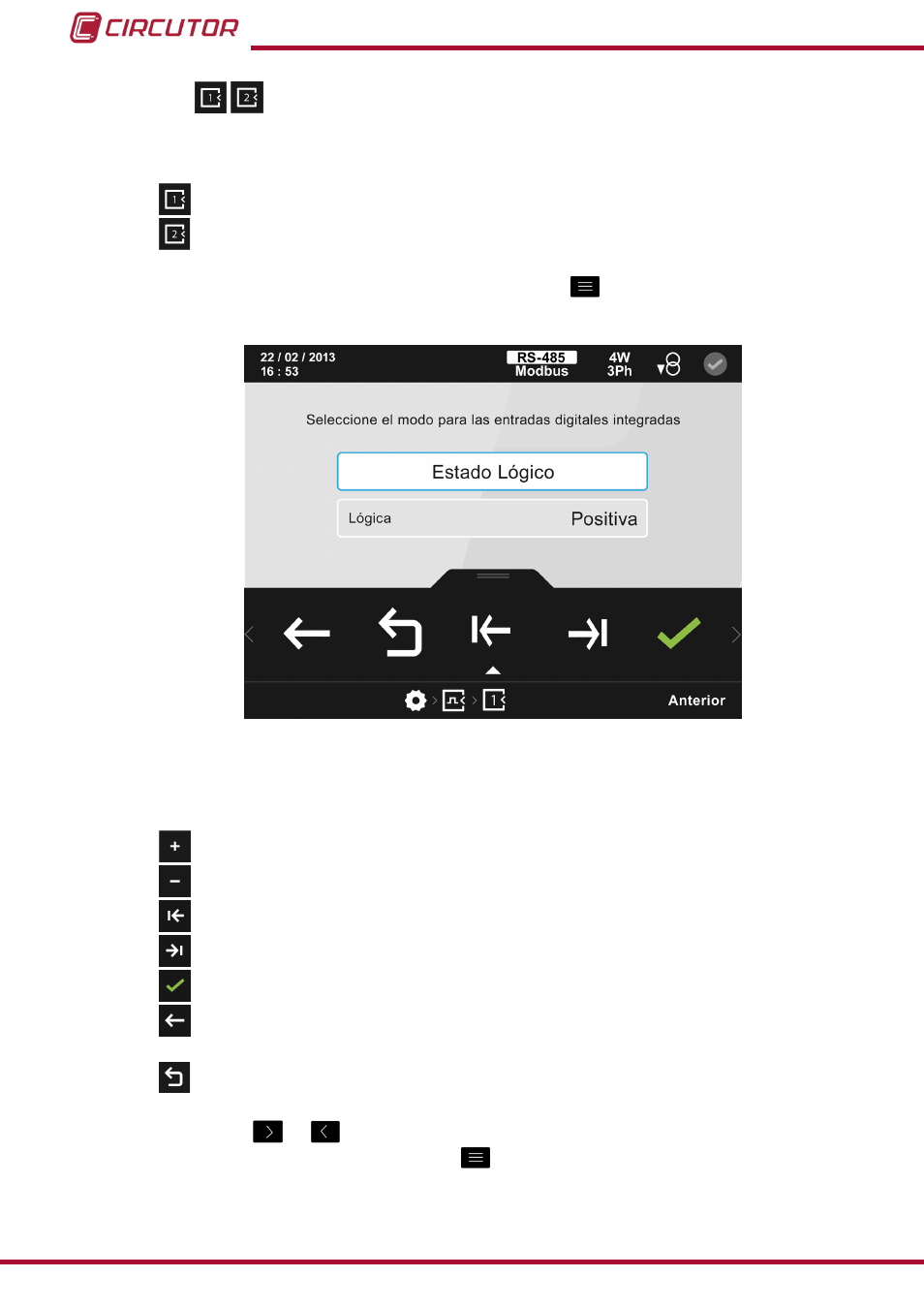

Figura 136: Pantalla de configuración de las entradas digitales ( modo estado lógico).
El parámetro seleccionado se indica resaltando el fondo en color blanco.
En el área inferior aparecen las siguientes opciones:
Positiva, la lógica de la entrada digital es positiva �
Negativa, la lógica de la entrada digital es negativa �
Anterior, selecciona el parámetro anterior �
Siguiente, selecciona el parámetro siguiente �
Confirmar, confirma y guarda en memoria los valores programados en pantalla �
Volver, vuelve a la pantalla principal de configuración de las entradas digitales
Figura 133 .
Menú Principal, volver al menú principal, Figura 25 .
Utilizar las teclas y para seleccionar las diferentes opciones.
Para confirmar la selección pulsar la tecla .
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
