Manual de Instrucciones
CVM-B100 - CVM-B150
En ella aparecen todos los módulos de expansión que el equipo tiene acoplados.
Si en el equipo hay más de un módulo del mismo tipo acoplado, en el icono aparece un
número para diferenciarlos
, el módulo con el número menor es el que tiene el número de
serie menor.
Utilizar las teclas
y
para moverse entre las diferentes opciones y seleccionar el icono
de las
Comunicaciones Profibus
.
Pulsar la tecla
para acceder a la pantalla principal de configuración del módulo de
comunicaciones Profibus,

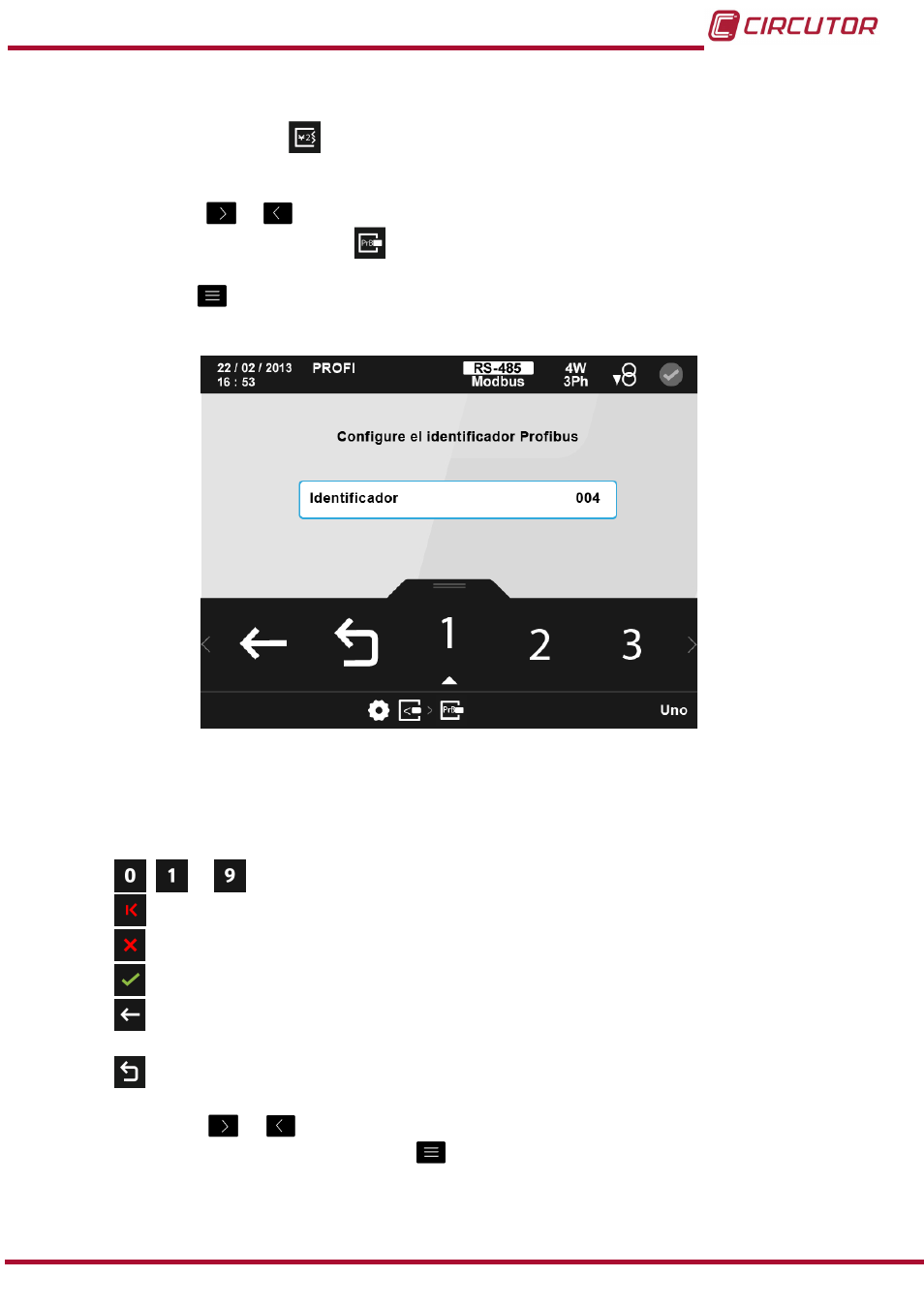

Figura 197: Pantalla principal de configuración del módulo Profibus
A través de esta pantalla podemos seleccionar el identificador de nuestro equipo en la red
Profibus.
En el área inferior aparecen las siguientes opciones:
,
...
los diez digitos posibles a programar
�
Borrar carácter, borra el carácter seleccionado
�
Borrar parámetro, borra todos los caracteres del parámetro seleccionado.
Confirmar, confirma y guarda en memoria los valores programados en pantalla
�
Volver, vuelve a la pantalla principal de configuración de los módulos de expansión,
.
Menú Principal, volver al menú principal,
Figura 25
.
Utilizar las teclas
y
para seleccionar las diferentes opciones.
Para confirmar la selección pulsar la tecla
.
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
