31 Manual de Instrucciones
CVM-B100 - CVM-B150
4�4�2�- ÁREA INFERIOR

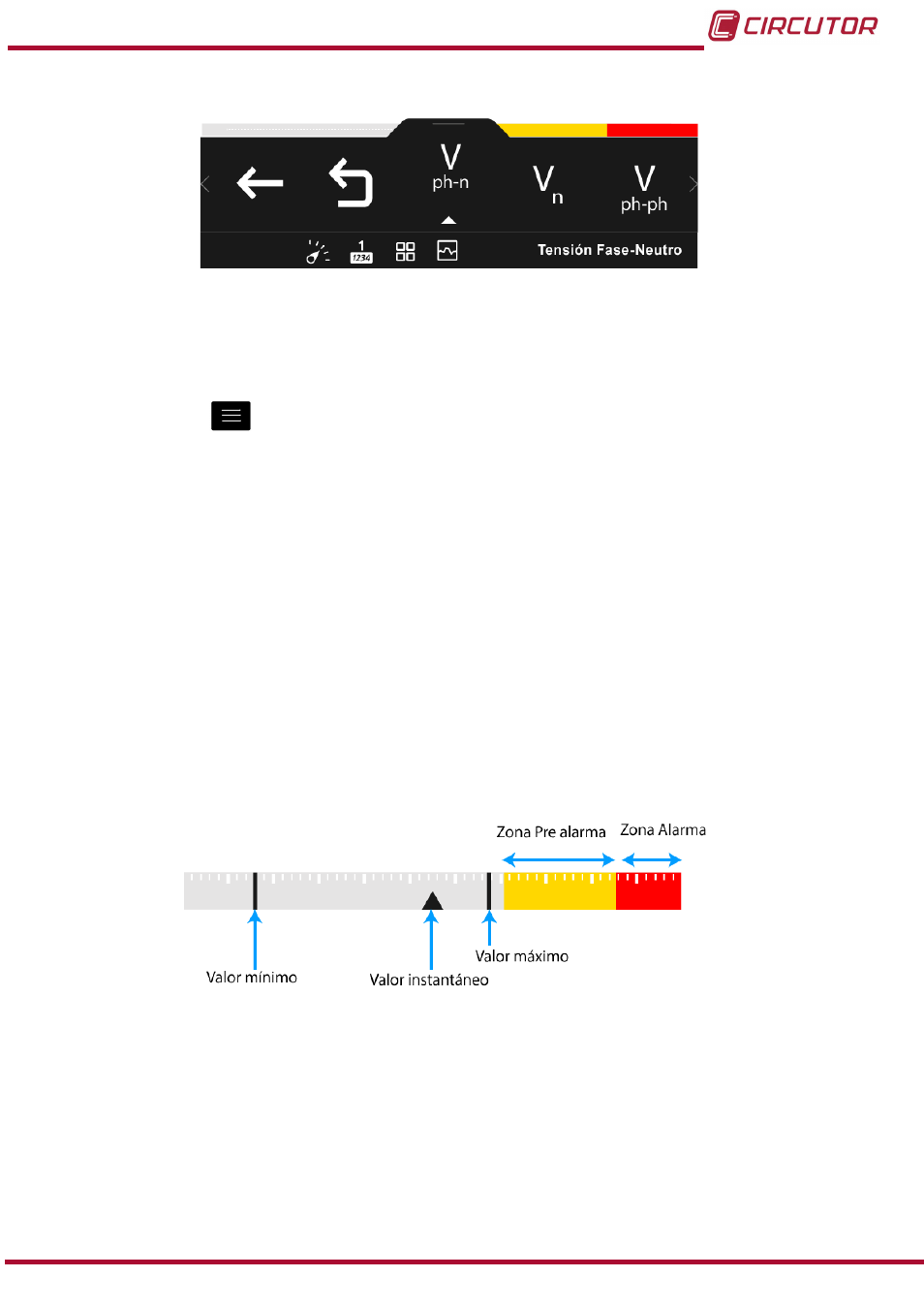

Figura 21: Área inferior del display�
En el área inferior aparecen las diferentes opciones de los menús de visualización y configura-
ción y un texto explicativo de la opción seleccionada.
En las pantallas de visualización el área inferior desaparece después de 3 segundos sin tocar
ninguna tecla.
Pulsando la tecla
, vuelve a aparecer.
4�4�3�- ÁREA CENTRAL
Desde el área central se accede a los diferentes menús de visualización y configuración del
equipo .
También se visualizan todos los parámetros instantáneos, incrementales y de demanda en
diferentes formatos:
 Representación numérica de uno, tres y hasta cuatro parámetros a la vez.
 Representación analógica.
 Representación gráfica.
 Representación a través de una barra gráfica.
Para los parámetros instantáneos y de demanda, se visualiza una barra gráfica, Figura 22 , que
nos muestra el valor instantáneo actual, los valores máximos y mínimos y las zonas de pre
alarma y alarma que hemos programado.
Figura 22: Descripción de la barra gráfica.
