CVM-B100 - CVM-B150
Manual de Instrucciones
B�- Bornes de la cara inferior
Tabla 110: Relación de bornes de la cara inferior, Modulo de Entradas/Salidas analógicas�
Bornes del equipo
10: I
1
+, Entrada analógica 1 14: I
3
+, Entrada analógica 3
11: I
1
-, Entrada analógica 1 15: I
3
-, Entrada analógica 3
12: I 2 +, Entrada analógica 2 16: I 4 +, Entrada analógica 4
13: I
2
-, Entrada analógica 2 17: I
4
-, Entrada analógica 4
10 11 12 13 15 14 16 17

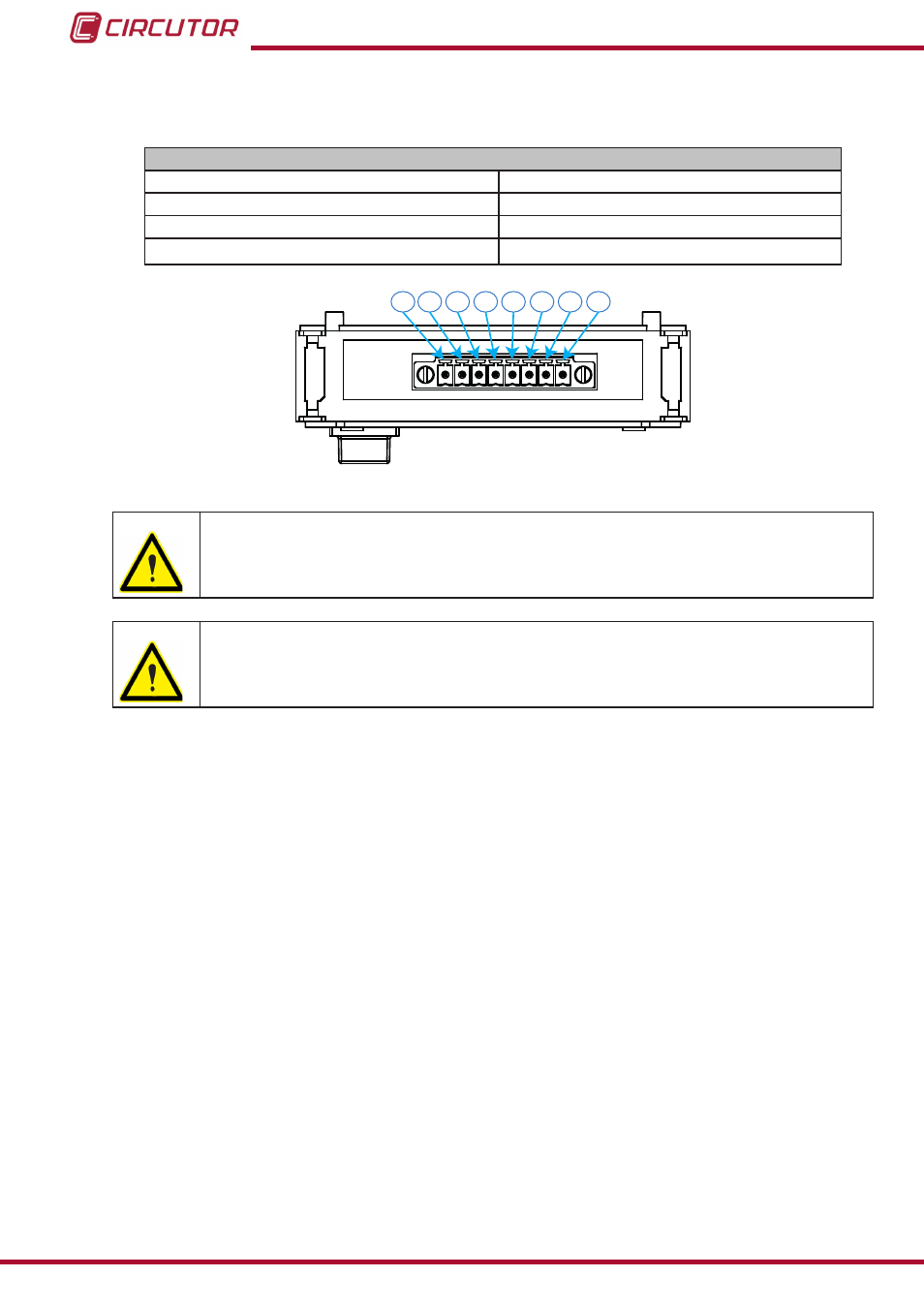

Figura 167:Bornes Entradas/Salidas analógicas, cara inferior�
Para un correcto funcionamiento del equipo respetar la polaridad de las entra-
das.
No conectar las entradas en serie para que pase la misma corriente por todas
ellas. El equipo no medirá bien.
Las entradas deben funcionar de manera independiente.
