217 Manual de Instrucciones
CVM-B100 - CVM-B150
7�2�3�1�- Entradas digitales�

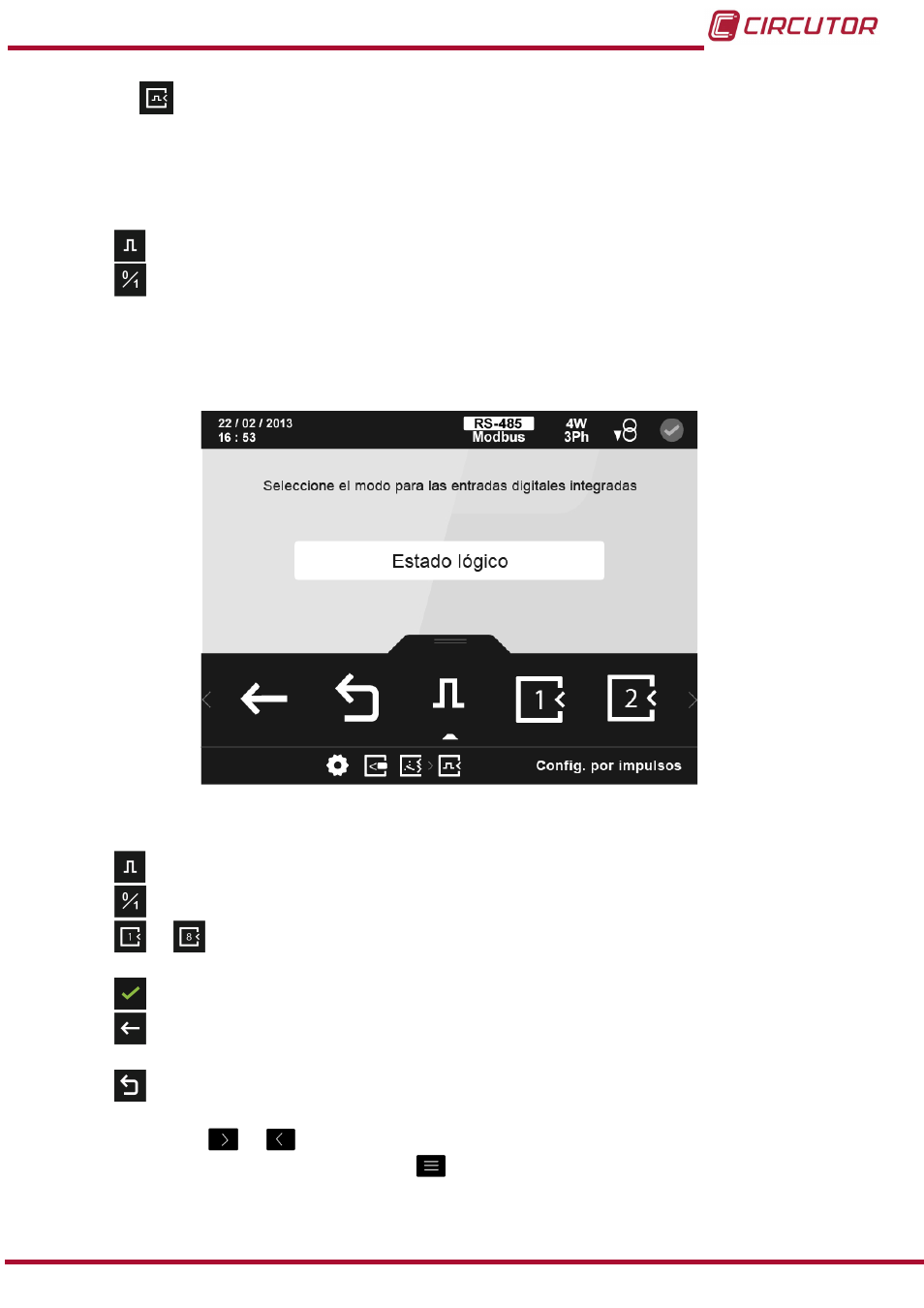

En la pantalla principal de configuración de las entradas digitales, Figura 156 , se selecciona el
modo de funcionamiento de las 8 entradas digitales y los parámetros de cada modo.
Las 8 entradas se pueden configurar de forma independiente como:
Impulsos.
Estado lógico.
El orden de configuración de una entrada es:
1�- Seleccionar el modo de funcionamiento: impulsos o estado lógico.
2�- Seleccionar la entrada digital y configurar los parámetros adecuados.
Figura 156: Pantalla principal de la configuración de las entradas digitales de relé.
En el área inferior aparecen las siguientes opciones:
Impulsos, para seleccionar la entrada como impulsos.
Estado lógico, para seleccionar la entrada como estado lógico.
... Entrada digital de la 1 a 8, para seleccionar la configuración de cada una
de las 8 entradas digitales.
Confirmar, confirma y guarda en memoria los valores programados en pantalla �
Volver, vuelve a la pantalla principal de las Entradas/Salidas digitales de Relé,
Figura 155 .
Menú Principal, volver al menú principal, Figura 25 .
Utilizar las teclas y para seleccionar las diferentes opciones.
Para confirmar la selección pulsar la tecla .
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
