CVM-B100 - CVM-B150
Manual de Instrucciones
3�4�5�- Medida de Red Monofásica de fase a fase de 2 hilos�
Sistema de medida:
Secundario del transformador de corriente: ( Transformador tipo MC1)
Alimentación
Auxiliar
L1
L2
N V
L3 L2
V
L1
V
V
L1
S1 S2 S1 S2 S1 S2
L1
P1 P2
L2 L3
P1 P2P1 P2
S1 S2
LN
P1 P2
N V
REF REF
S1 S2
P1 P2
POWER SUPPLY
~ ~
+ -
V
L2
CARGA

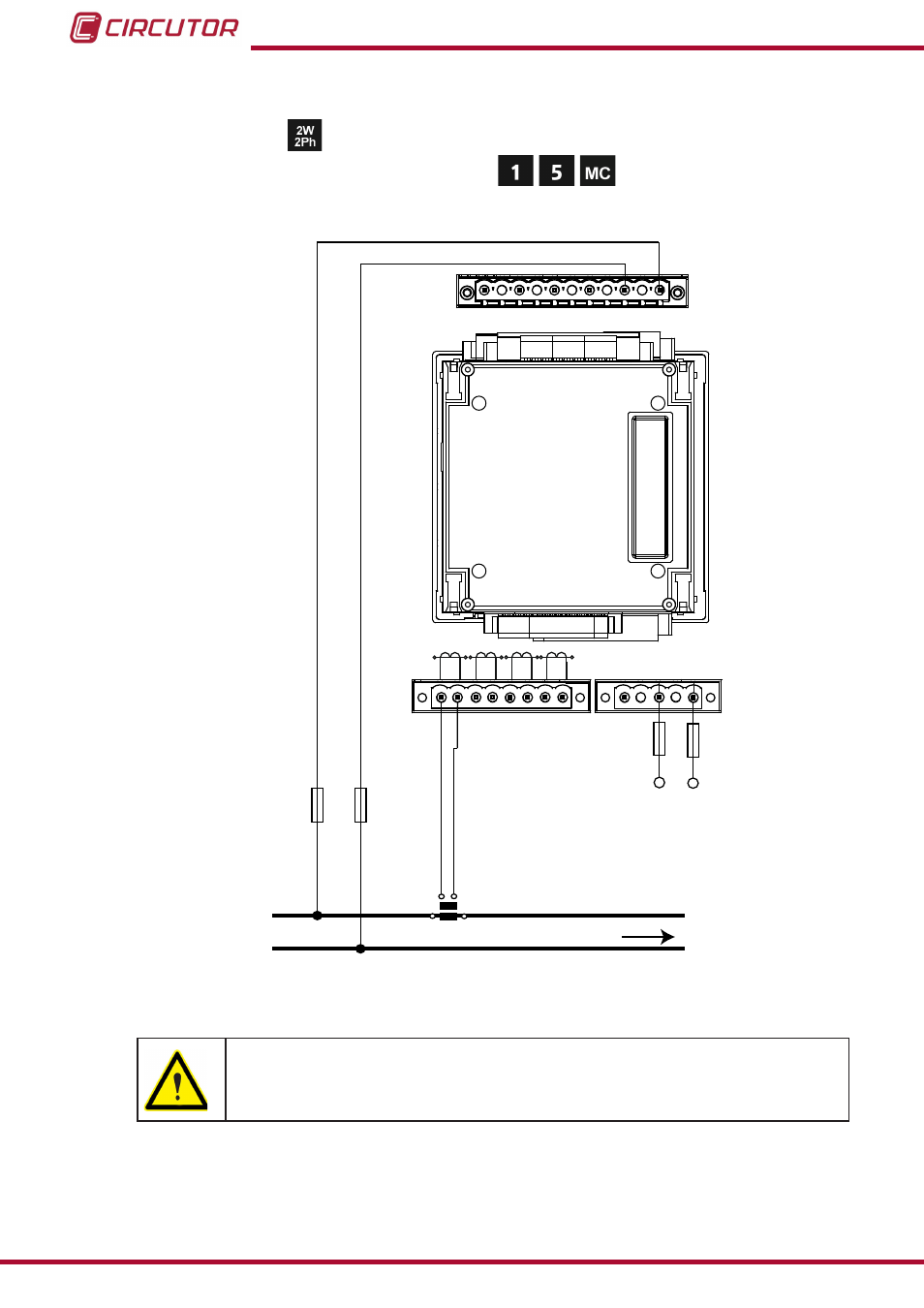

Figura 9: Medida monofásica de fase a fase de 2 hilos (Secundario del transformador: /1A, /5A o MC1 (/0�250))�
El valor del secundario del transformador MC1 es fijo a 0.250 A
