CVM-B100 - CVM-B150
Visualización gráfica. (“5.1.1.1.1.1.1. Visualización gráfica.”)
Visualización analógica. (“5.1.1.1.1.1.2. Visualización analógica.”)
Visualización 3 parámetros, salta a la pantalla de visualización de 3 parámetros.
( “5.1.2. Visualizar 3 parámetros.”)
Visualización 4 parámetros, salta a la pantalla de visualización de 4 parámetros
( “5.1.3. Visualizar 4 parámetros.”)
Volver, vuelve a la pantalla de visualización de parámetros instantáneos, Figura 29.
Menú Principal, volver al menú principal, Figura 25 .
5�1�1�1�1�1�1�- Visualización gráfica.

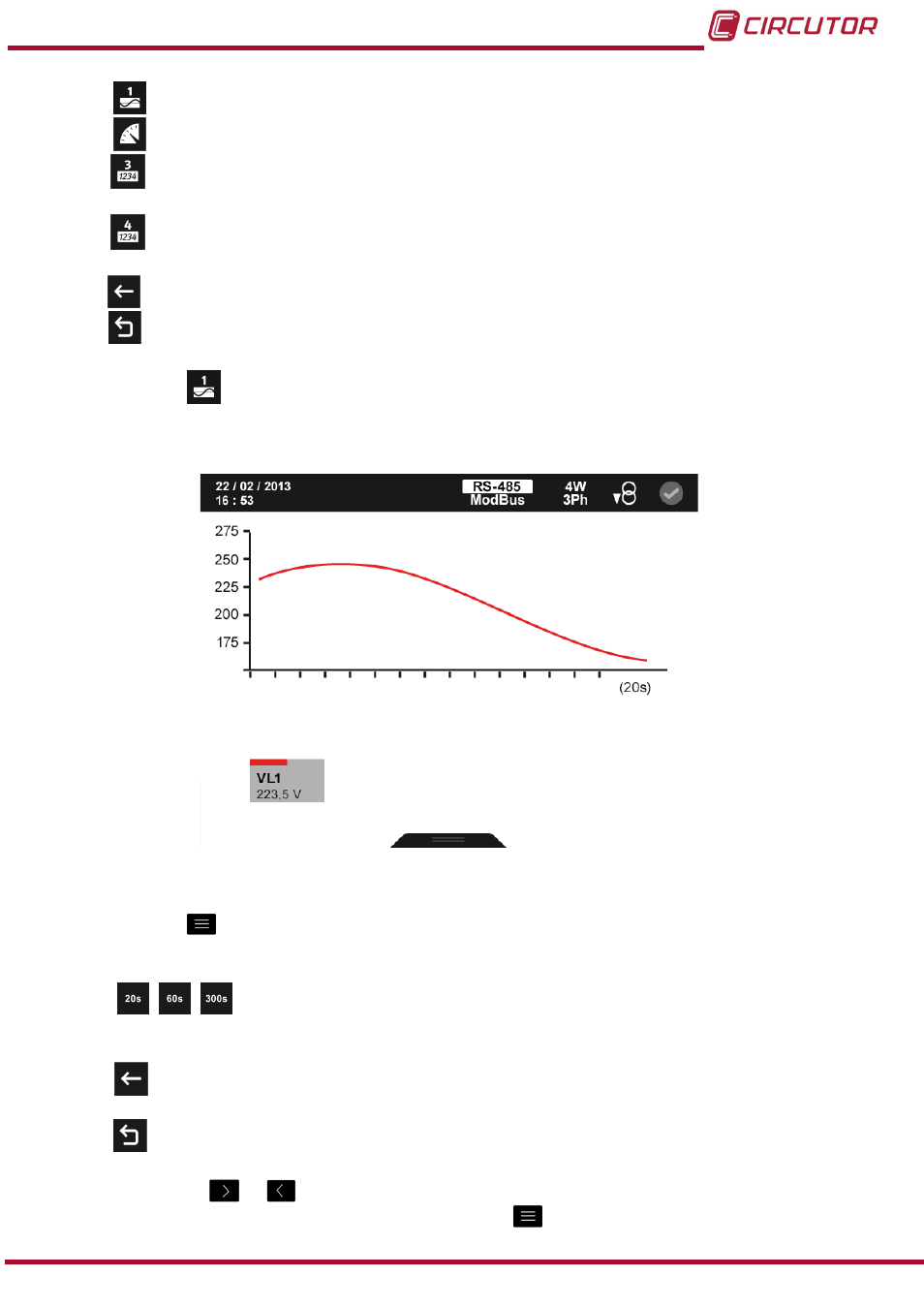

En la Figura 32 se muestra la pantalla de visualización gráfica.
Figura 32: Parámetros instantáneos, visualización gráfica ( visualizar 1 parámetro).
El menú del área inferior desaparece transcurridos varios segundos.
Pulsar la tecla
para volver a visualizar el área inferior.
Las opciones del menú del área inferior son:
, , Seleccionar el tiempo de visualización ( eje X ) de la gráfica. Este tiempo
puede ser de 20, 60 o 300 segundos
Nota : En el menú no se visualiza la opción seleccionada.
Volver, vuelve a la pantalla del menú de visualización de parámetros instantáneos,
Figura 31.
Menú Principal, volver al menú principal, Figura 25 .
Utilizar las teclas y para moverse entre las diferentes opciones.
Para acceder a la opción seleccionada pulsar la tecla .
